| उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | जेके60बीएलएस02 |
| न्यूनतम आदेश मात्रा: | 3-10PCS |
|---|---|
| मूल्य: | US$37.5~US$40.8 |
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| नाम: | 60 मिमी बीएलडीसी मोटर | टोर्क पकड़ना: | 0.6Nm |
|---|---|---|---|
| मोटर की लंबाई: | 99मिमी | चरण की संख्या: | 3 चरण |
| खम्भों की संख्या: | 8 | रेटेड वोल्टेज: | 48वी |
| मूल्याँकन की गति: | 3000RPM | मूल्यांकित शक्ति: | 188W |
| मैचिंग ड्राइवर: | जेकेबीएलडी300 | सुरक्षा का स्तर: | IP30 |
| हाई लाइट: | 3000rpm ब्रशलेस इलेक्ट्रिक डीसी मोटर,188w ब्रशलेस इलेक्ट्रिक डीसी मोटर,48v Bldc मोटर |
||

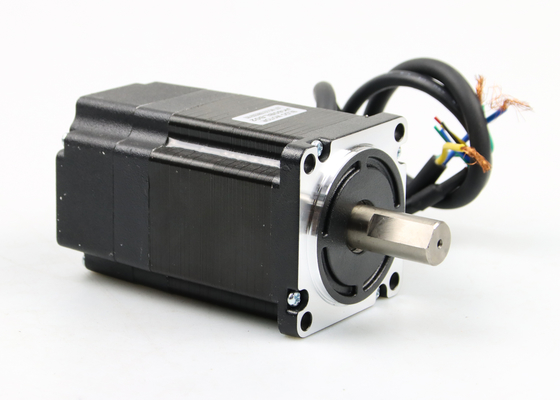

60BLS02 बीएलडीसी मोटर निर्माता 48v 188w 3000rpm ब्रशलेस इलेक्ट्रिक डीसी मोटर
| उत्पादन श्रेणी | डंडे नं। | रेटेड वोल्टेज | निर्धारित गति | मूल्यांकन टोक़ | मूल्यांकित शक्ति | मोटर की लंबाई |
| 42 मिमी बीएलडीसी मोटर | 8 | 24वी | 4000rpm | 0.0625 ~ 0.25 एनएम | 26~105w | 41 ~ 100 मिमी |
| 57 मिमी बीएलडीसी मोटर | 4 | 36v | 4000rpm | 0.055 ~ 0.44 एनएम | 23~184w | 37 ~ 107 मिमी |
| 60 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.3 ~ 1.2 एनएम | 94~377w | 78 ~ 120 मिमी |
| 80 मिमी बीएलडीसी मोटर | 4 | 48v | 3000rpm | 0.35 ~ 1.4 एनएम | 110~440w | 78 ~ 138 मिमी |
| 86 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.35 ~ 2.1 एनएम | 110~660w | 71~138.5mm |
| 110 मिमी बीएलडीसी मोटर | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173मिमी |
| 130 मिमी बीएलडीसी मोटर | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190मिमी |
| ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। | ||||||
1. 60 मिमी ब्रशलेस डीसी मोटर की विशिष्टता:
वैकल्पिक: इलेक्ट्रॉनिक ड्राइवर, एन्कोडर और गियरहेड, साथ ही हॉल इफेक्ट रिज़ॉल्वर और सेंसरलेस फीडबैक।
हम विशेष वोल्टेज और शाफ्ट और इतने पर डिजाइन कर सकते हैं।
मोटर्स पासो ए पासो
2. बीएलडीसी मोटर की विद्युत विशिष्टता:
| नमूना | |||||
| विनिर्देश | इकाई | जेके60बीएलएस01 | जेके60बीएलएस02 | जेके60बीएलएस03 | जेके60बीएलएस04 |
| चरण की संख्या | अवस्था | 3 | |||
| डंडे का umber | डंडे | 8 | |||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | |||
| निर्धारित गति | आरपीएम | 3000 | |||
| मूल्यांकन टोक़ | एनएम | 0.3 | 0.6 | 0.9 | 1.2 |
| वर्तमान मूल्यांकित | एम्प्स | 2.8 | 5.2 | 7.5 | 9.5 |
| मूल्यांकित शक्ति | वू | 94 | 188 | 283 | 377 |
| चोटी कंठी | एनएम | 0.9 | 1.8 | 2.7 | 3.6 |
| मौजूदा शिखर | एम्प्स | 8.4 | 15.6 | 22.5 | 28.5 |
| वापस ईएमएफ | वी/क्रपीएम | 12.1 | 12.6 | 12.4 | 13.3 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.116 | 0.12 | 0.118 | 0.127 |
| रोटर जड़ता | केजी.सी | 0.24 | 0.48 | 0.72 | 0.96 |
| शारीरिक लम्बाई | मिमी | 78 | 99 | 120 | 141 |
| वज़न | किलोग्राम | 0.85 | 1.25 | 1.65 | 2.05 |
| सेंसर | हनीवेल | ||||
| इन्सुलेशन वर्ग | बी | ||||
| सुरक्षा का स्तर | IP30 | ||||
| भंडारण तापमान | -25～+70℃ | ||||
| परिचालन तापमान | -15～+50℃ | ||||
| कार्य आर्द्रता | <= 85% आरएच | ||||
| काम का माहौल | कोई सीधी धूप, गैर-संक्षारक गैस, ज्वलनशील गैस, तेल धुंध, कोई धूल नहीं। | ||||
| ऊंचाई | 1000 मीटर या उससे कम | ||||
| JKBLD120 JKBLD300 ब्रशलेस डीसी मोटर चालक | ||
|
पर्यावरण तापमान |
जेकेबीएलडी120 | जेकेबीएलडी300 |
| -10 ℃ ~ 50 ℃ | -10 ℃ ~ 50 ℃ | |
| इनपुट वोल्टेज | +12वी~ +30वी | +18वी~ +50वी |
|
आउटपुट करेंट |
8ए~30ए | 15ए~35ए |
| उपयुक्त मोटर गति | 0 ~ 20000 आरपीएम | 0 ~ 20000 आरपीएम |
| हॉल सेंसर वोल्टेज | 4.5 वी ~ 6.5 वी | 4.5 वी ~ 5.5 वी |
| बाहरी पोटेंशियोमीटर | 10KΩ | 10KΩ |
| समर्थन मोटर | ब्रशलेस डीसी मोटर 120w . से कम | ब्रशलेस डीसी मोटर 300w . से कम |
| जेकेबीएलडी120ब्रशलेस डीसी ड्राइवर निम्नलिखित तीन-चरण साइन वेव पावर के अनुरूप है 120W ब्रशलेस डीसी मोटर गति विनियमन, एक बाहरी पोटेंशियोमीटर नियंत्रण, बाहरी एनालॉग वोल्टेज नियंत्रण, पीसी (जैसे पीएलसी, एससीएम) पीडब्लूएम गति विनियमन, और अन्य कार्य प्रदान कर सकता है।एक ही समय में ड्राइव में बड़ा स्टार्टिंग टॉर्क, क्विक स्टार्ट और ब्रेक, और पॉजिटिव और नेगेटिव स्विचिंग, मैनुअल और ऑटोमैटिक कंट्रोल का संयोजन होता है। | ||
| जेकेबीएलडी300ब्रशलेस डीसी ड्राइवर निम्नलिखित 3 चरण साइन वेव पावर और 48VDC 300W ब्रशलेस डीसी मोटर गति विनियमन के अनुरूप है, एक बाहरी पोटेंशियोमीटर नियंत्रण, बाहरी एनालॉग वोल्टेज नियंत्रण, पीसी (जैसे पीएलसी, एससीएम) पीडब्लूएम गति विनियमन, और अन्य कार्य प्रदान कर सकता है।एक ही समय में ड्राइव में बड़ा स्टार्टिंग टॉर्क, क्विक स्टार्ट और ब्रेक, और पॉजिटिव और नेगेटिव स्विचिंग, मैनुअल और ऑटोमैटिक कंट्रोल का संयोजन होता है। | ||
3. मिलान बीएलडीसी चालक: जेकेबीएलडी120
4. आयामडीसी ब्रश डीसी मोटर की:(इकाई = मिमी)
5. उत्पाद उपकरण:
6. उत्पादन प्रक्रिया:
7. अनुकूलितकाब्रशलेस इलेक्ट्रिक मोटर:
8.फायदेस्क्वायर बीएलडीसी मोटर 4000rpm का:
गति स्थिरता
बीएलडीसी मोटर में निर्मित हॉल-इफेक्ट सेंसर रोटर के घूमने पर एन पोल से एस पोल में ध्रुवीयता में बदलाव का पता लगाते हैं।राज्य परिवर्तन के बीच के समय के आधार पर रोटर की गति निर्धारित की जाती है।यह जानकारी तब स्विचिंग अनुक्रम की गति को समायोजित करने के लिए ड्राइव सर्किट को खिलाया जाता है।
हाई स्पीड ऑपरेशन
ब्रश और ब्रशलेस डीसी सिस्टम एक विस्तृत गति सीमा पर फ्लैट टॉर्क प्रदान करते हैं जबकि एसी मोटर्स अक्सर गति बढ़ने पर टॉर्क खो देते हैं।
9.आवेदनब्रशलेस डीसी मोटर्स 24v:
हम भविष्य में अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किए जाने वाले बीएलडीसी मोटर्स को देखने की उम्मीद कर सकते हैं।उदाहरण के लिए, संभवतः उनका व्यापक रूप से सेवा रोबोटों को चलाने के लिए उपयोग किया जाएगा - छोटे रोबोट जो विनिर्माण के अलावा अन्य क्षेत्रों में सेवाएं प्रदान करते हैं।कोई सोच सकता है कि इस प्रकार के अनुप्रयोग में स्टेपर मोटर्स अधिक उपयुक्त होंगे, जहां दालों का उपयोग स्थिति को ठीक से नियंत्रित करने के लिए किया जा सकता है।लेकिन बल को नियंत्रित करने के लिए BLDC मोटर्स बेहतर अनुकूल हैं।और एक स्टेपर मोटर के साथ, एक रोबोट बांह जैसी संरचना की स्थिति को धारण करने के लिए अपेक्षाकृत बड़े और निरंतर प्रवाह की आवश्यकता होगी।बीएलडीसी मोटर के साथ, जो कुछ भी आवश्यक होगा वह बाहरी बल के लिए एक वर्तमान अनुपात है-अधिक शक्ति-कुशल नियंत्रण की अनुमति देता है।बीएलडीसी मोटर्स गोल्फ कार्ट और मोबिलिटी कार्ट में साधारण ब्रश डीसी मोटर्स की जगह ले सकते हैं।अपनी बेहतर दक्षता के अलावा, बीएलडीसी मोटर्स अधिक सटीक नियंत्रण भी प्रदान कर सकते हैं - जो बदले में बैटरी जीवन को और बढ़ा सकते हैं।
