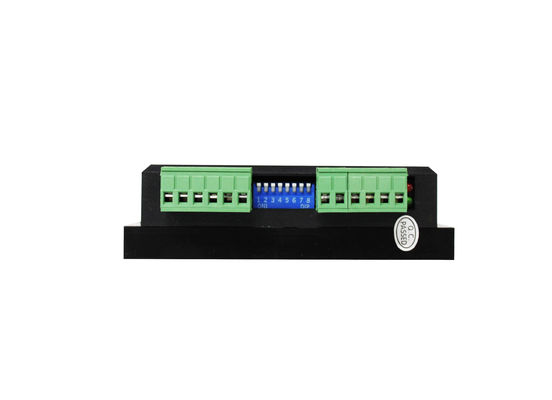

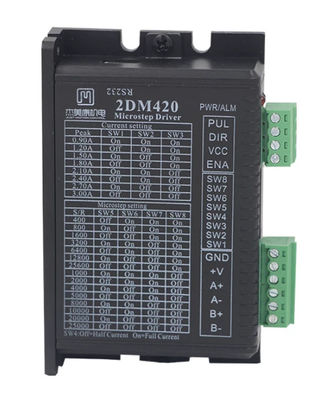

नेमा 17 नेमा 23 के लिए DM556 2DM420 स्टेपर मोटर ड्राइव सूट

हेverview

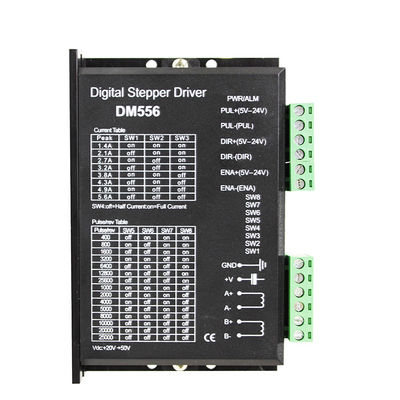

DM556 उन्नत नियंत्रण एल्गोरिथम के साथ DSP पर आधारित एक नई पीढ़ी का उच्च प्रदर्शन वाला डिजिटल स्टेपर ड्राइवर है।DM556 द्वारा संचालित मोटर्स बाजार में अन्य चालकों की तुलना में बहुत कम शोर और बहुत कम कंपन के साथ चल सकती हैं।DM556 में कम शोर, कम कंपन और कम ताप की सुविधा होती है।DM556 का वोल्टेज DC 20V-50V है।यह उन सभी 2-फेज हाइब्रिड स्टेपर मोटर्स के लिए उपयुक्त है जिनका करंट 5.6A से कम है।DM542 के 15 प्रकार के माइक्रो स्टेप हैं।DM556 की अधिकतम चरण संख्या 25000steps/rev है (माइक्रोस्टेप 1/128 है)।इसकी वर्तमान सीमा 1.4A-5.6A है, और इसके आउटपुट करंट में 8 स्टॉल हैं।DM556 में ऑटोमैटिक सेमी-फ्लो, ओवर-वोल्टेज, अंडर वोल्टेज और ओवर-करंट प्रोटेक्शन फंक्शन हैं।

यह DM542 और अन्य ड्राइवरों की तुलना में अधिक किफायती है।क्या अधिक है, यह NEMA17, NEMA23 और NEMA34 स्टेपर मोटर्स के साथ मेल खा सकता है।

और यह सीएनसी सिस्टम में व्यापक रूप से उपयोग किया जाता है।

सी2 फेज स्टेपर मोटर ड्राइवर का ओमन इंडिकेटर

चालक विभाजन क्या है?स्टेपिंग मोटर की गति और पल्स फ्रीक्वेंसी के बीच क्या संबंध है?

स्टेपिंग मोटर की अनूठी संरचना के कारण, कारखाने से बाहर निकलते समय इसे "मोटर के निहित चरण कोण" के साथ चिह्नित किया जाता है (उदाहरण के लिए, 0.9 ° / 1.8 °, यह दर्शाता है कि आधे चरण के प्रत्येक चरण का रोटेशन कोण है) 0.9° और पूरे चरण का 1.8° है)।

हालाँकि, कई सटीक नियंत्रण और अवसरों में, संपूर्ण चरण कोण बहुत बड़ा होता है, नियंत्रण सटीकता को प्रभावित करता है, और कंपन बहुत बड़ा होता है, इसलिए एक मोटर प्राकृतिक चरण कोण को पूरा करने के लिए कई चरणों की आवश्यकता होती है, जो तथाकथित उपखंड ड्राइव है, इलेक्ट्रॉनिक उपकरण जो इस कार्य को प्राप्त कर सकता है उसे उपखंड चालक कहा जाता है।

स्टेपर मोटर चालक के अनुप्रयोग

यह विभिन्न प्रकार के छोटे पैमाने पर स्वचालन उपकरण और उपकरणों में लागू किया जा सकता है, जैसे लेबलिंग मशीन, काटने की मशीन, पैकिंग मशीन, ड्राइंग मशीन, उत्कीर्णन मशीन, सीएनसी मशीन और इतने पर।यह हमेशा अच्छा प्रदर्शन करता है जब इसका उपयोग उन उपकरणों में किया जाता है जिनके लिए कम-कंपन, कम-शोर, उच्च-परिशुद्धता और उच्च-वेग की आवश्यकता होती है।
