| उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | सीडब्ल्यूडी556-ए |
| न्यूनतम आदेश मात्रा: | 3-10PCS |
|---|---|
| मूल्य: | US $20 - US $25 |
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 30000 पीसी/माह |
| मोटर प्रकार: | स्टेपर मोटर नियंत्रक CWD556-A | आउटपुट करंट: | 1.4ए - 5.6ए |
|---|---|---|---|
| इनपुट वोल्टेज: | 20-50Vdc | वज़न: | लगभग 300 ग्राम |
| प्रमाणित: | सीई आरओएचएस | मिलान मोटर: | Nema23/NEMA17 स्टेपिंग मोटर |
| मोटर प्रकार: | स्टेपर मोटर | आवेदन पत्र: | Nema23 2phase स्टेपर मोटर |
| हाई लाइट: | CWD556-A डिजिटल स्टेपिंग ड्राइवर,NEMA17 डिजिटल स्टेपिंग ड्राइवर,NEMA17 स्टेपर मोटर ड्राइवर |
||

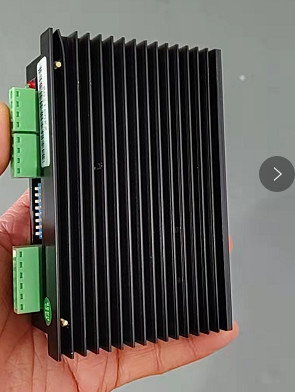

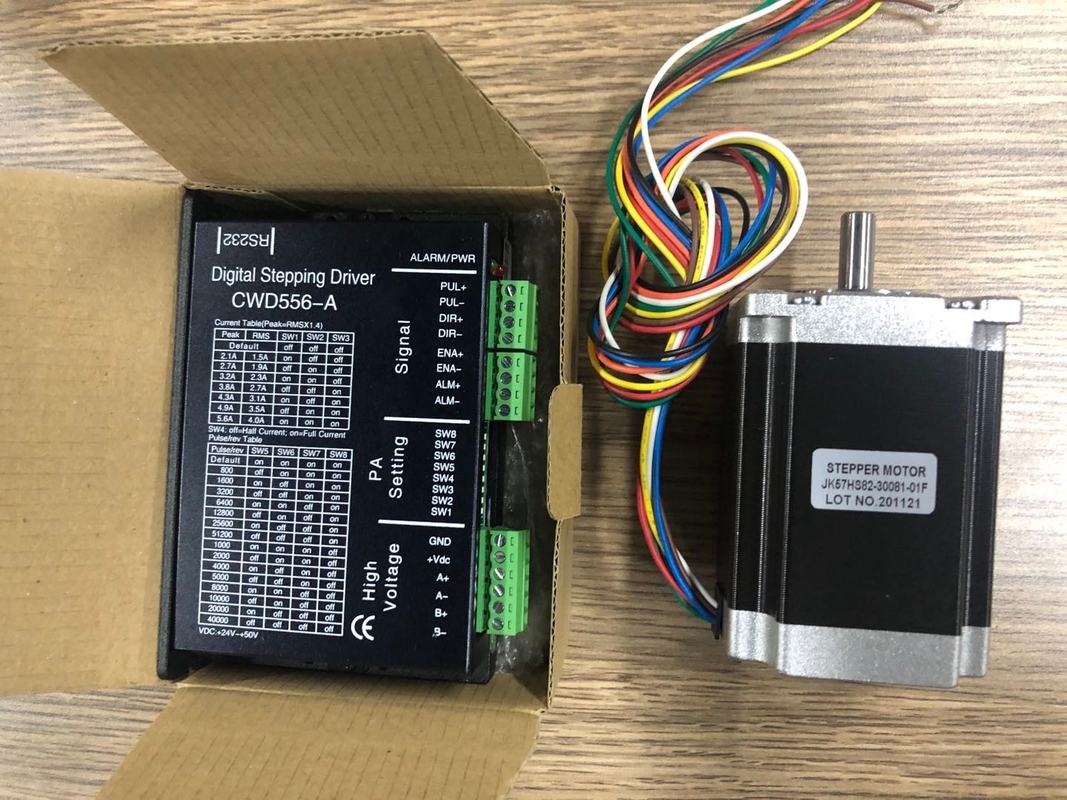

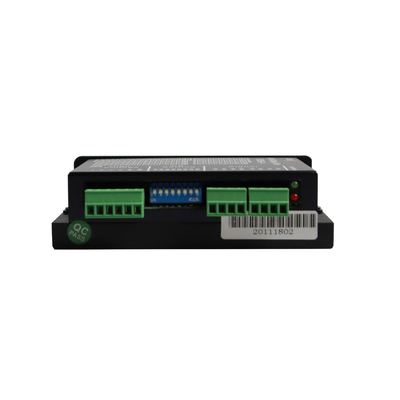

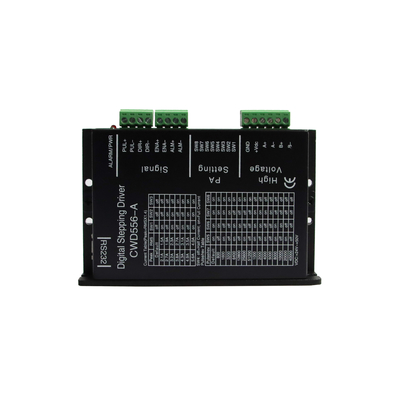

CWD556-ए का अवलोकन:
CWD556-A एक नई पीढ़ी का डिजिटल 2-फेज स्टेपर मोटर ड्राइवर है, जो 32-बिट डीएसपी प्रोसेसर पर आधारित है, एंटी-रेजोनेंस, कम शोर, माइक्रो-स्टेप और कम तापमान वृद्धि तकनीक का संयोजन स्टेपर के प्रदर्शन में काफी सुधार करता है। मोटर, कम शोर, छोटा कंपन, कम तापमान वृद्धि और उच्च गति वाला टोक़ है।ड्राइवर CWD556-A ऑनलाइन अनुकूली पीआईडी तकनीक का उपयोग करता है, मैन्युअल समायोजन के बिना स्वचालित रूप से विभिन्न मोटर्स के लिए इष्टतम पैरामीटर उत्पन्न कर सकता है, और सर्वश्रेष्ठ प्रदर्शन प्राप्त कर सकता है।आपूर्ति वोल्टेज रेंज 24VDC से 50VDC तक, विभिन्न 2-चरण हाइब्रिड स्टेपिंग मोटर्स को चलाने के लिए उपयुक्त है जो 5.6A से नीचे का चरण है।माइक्रोस्टेप को फुल स्टेप से 40000स्टेप्स/रेव पर सेट किया जा सकता है और आउटपुट करंट को 2.1A से 5.6A तक सेट किया जा सकता है;स्वचालित निष्क्रिय-वर्तमान कमी, स्व-परीक्षण, ओवरवॉल्टेज, अंडर-वोल्टेज और ओवर-वर्तमान सुरक्षा के साथ।
की सुविधाएंCWD556-ए:
उच्च प्रदर्शन, कम कीमत
माइक्रो-कदम
स्वचालित निष्क्रिय-वर्तमान कमी
ऑप्टिकल आइसोलेटिंग सिग्नल I/O
अधिकतम प्रतिक्रिया आवृत्ति 200Kpps तक
कम तापमान वृद्धि, चिकनी गति
ऑनलाइन अनुकूली पीआईडी तकनीक
के आवेदनCWD556-ए:
बड़े पैमाने पर स्वचालन उपकरणों और उपकरणों की एक किस्म के लिए उपयुक्त।उदाहरण के लिए: लेबलिंग मशीन, कटिंग मशीन, पैकेजिंग मशीन, प्लॉटर, एनग्रेविंग मशीन, सीएनसी मशीन टूल्स आदि।कम-कंपन, कम-शोर, उच्च-परिशुद्धता और उच्च-वेग की आवश्यकता वाले उपकरणों के लिए लागू होने पर यह हमेशा अच्छा प्रदर्शन करता है
स्टेपर मोटर चालक की वर्तमान सेटिंगCWD556-ए
| शिखर | आरएमएस | SW1 | SW2 | SW3 |
| चूक | चूक | बंद | बंद | बंद |
| 2.1ए | 1.5ए | पर | बंद | बंद |
| 2.7ए | 1.9ए | बंद | पर | बंद |
| 3.2ए | 2.3ए | पर | पर | बंद |
| 3.8ए | 2.7ए | बंद | बंद | पर |
| 4.3ए | 3.1ए | पर | बंद | पर |
| 4.9ए | 3.5ए | बंद | पर | पर |
| 5.6ए | 4.0ए | पर | पर | पर |
चालक विभाजन क्या है?स्टेपिंग मोटर की गति और पल्स फ्रीक्वेंसी के बीच क्या संबंध है?
स्टेपिंग मोटर की अनूठी संरचना के कारण, कारखाने से बाहर निकलते समय इसे "मोटर के निहित चरण कोण" के साथ चिह्नित किया जाता है (उदाहरण के लिए, 0.9 ° / 1.8 °, यह दर्शाता है कि आधे चरण के प्रत्येक चरण का रोटेशन कोण है) 0.9° और पूरे चरण का 1.8° है)।
हालाँकि, कई सटीक नियंत्रण और अवसरों में, संपूर्ण चरण कोण बहुत बड़ा होता है, नियंत्रण सटीकता को प्रभावित करता है, और कंपन बहुत बड़ा होता है, इसलिए एक मोटर प्राकृतिक चरण कोण को पूरा करने के लिए कई चरणों की आवश्यकता होती है, जो तथाकथित उपखंड ड्राइव है, इलेक्ट्रॉनिक उपकरण जो इस कार्य को प्राप्त कर सकता है उसे उपखंड चालक कहा जाता है।
स्टेपर मोटर चालक के अनुप्रयोग
यह विभिन्न प्रकार के छोटे पैमाने पर स्वचालन उपकरण और उपकरणों में लागू किया जा सकता है, जैसे लेबलिंग मशीन, काटने की मशीन, पैकिंग मशीन, ड्राइंग मशीन, उत्कीर्णन मशीन, सीएनसी मशीन और इतने पर।यह हमेशा अच्छा प्रदर्शन करता है जब इसका उपयोग उन उपकरणों में किया जाता है जिनके लिए कम-कंपन, कम-शोर, उच्च-परिशुद्धता और उच्च-वेग की आवश्यकता होती है।
