| उत्पत्ति के प्लेस: | जियांगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001,REACH |
| मॉडल संख्या: | JK86BLS71-24 |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | US$58-$88.00 |
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| नाम: | RS485 कंट्रोलर ड्राइवर बोर्ड के साथ Bldc Motors | टोर्क पकड़ना: | 0.7N.m |
|---|---|---|---|
| शारीरिक लम्बाई: | 84.5 मिमी | चरण की संख्या: | 3 चरण |
| खम्भों की संख्या: | 8 | रेटेड वोल्टेज: | 220V |
| मूल्याँकन की गति: | 3000 आरपीएम | मूल्यांकित शक्ति: | 400 डब्ल्यू |
| मैचिंग ड्राइवर: | ड्राइवर बोर्ड के साथ RS485 | मौजूदा: | 6.3ए |
| हाई लाइट: | 400w Bldc मोटर्स,RS485 कंट्रोलर Bldc मोटर्स,220V ब्रशलेस DC मोटर |
||
220V 3000Rpm 400w Bldc मोटर्स RS485 नियंत्रक ड्राइवर बोर्ड के साथ
JK86BLS71-24+ ड्राइवर बोर्ड RS485 के साथ, उच्च और निम्न वोल्टेज सुरक्षा अलगाव;वेक्टर गैर-प्रेरक FOC मोटर नियंत्रण, 400W 220VAC, 400w तक की शक्ति
1.ब्रशलेस डीसी मोटर की विशिष्टता:
उत्पाद का नाम: ब्रशलेस डीसी मोटर, चरण की संख्या: 3 चरण
डंडों की संख्या: 4 पोल/8 पोल/10 पोल
रेटेड वोल्टेज: 24v /36v /48v /310v
रेटेड स्पीड: 3000rpm/4000rpm/या अनुकूलित
रेटेड टॉर्क: अनुकूलित
रेटेड वर्तमान: अनुकूलित
रेटेड पावर: 23w~2500W
| नमूना | JK86BLS71-24 |
| वोल्टेज | 220V |
| टॉर्कः | 0.7Nm |
| रफ़्तार | 3000आरपीएम |
| मौजूदा | 6.3ए |
| शक्ति | 400w |
| शारीरिक लम्बाई | 84.5 मिमी |
| प्रकार | हॉलसेंसर के साथ बीएलडीसी मोटर |
कृपया ध्यान दें: अनुकूलन स्वीकार, जैसे एनकोडर, विभिन्न गियरबॉक्स, ब्रेक, या ग्राहक की आवश्यकता वाले अन्य पैरामीटर।
| उत्पादन श्रेणी | डंडे नं. | रेटेड वोल्टेज | मूल्याँकन की गति | मूल्यांकन टोक़ | मूल्यांकित शक्ति | मोटर की लंबाई |
| 42 मिमी बीएलडीसी मोटर | 8 | 24वी | 4000rpm | 0.0625~0.25Nm | 26~105w | 41~100मिमी |
| 57 मिमी बीएलडीसी मोटर | 4 | 36v | 4000rpm | 0.055~0.44Nm | 23~184w | 37~107मिमी |
| 60 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.3~1.2Nm | 94~377w | 78~120मिमी |
| 80 मिमी बीएलडीसी मोटर | 4 | 48v | 3000rpm | 0.35~1.4Nm | 110~440w | 78~138मिमी |
| 86 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.35~2.1Nm | 110~660w | 71~138.5मिमी |
| 110 मिमी बीएलडीसी मोटर | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173मिमी |
| 130 मिमी बीएलडीसी मोटर | 10 | 310v | 3000rpm | 2.39~11.94एनएम | 750~2500w | 115~190मिमी |
| उपरोक्त केवल प्रतिनिधि उत्पादों के लिए, ग्राहक के अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। | ||||||
mtor
2. बीएलडीसी मोटर की विद्युत विशिष्टता:
| नमूना | ||||||
| विनिर्देश | इकाई | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| चरण की संख्या | चरण | 3 | ||||
| डंडों का अंबर | डंडे | 8 | ||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | ||||
| मूल्याँकन की गति | आरपीएम | 3000 | ||||
| मूल्यांकन टोक़ | एनएम | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| वर्तमान मूल्यांकित | एम्प्स | 3 | 6.3 | 9 | 11.5 | 18 |
| मूल्यांकित शक्ति | डब्ल्यू | 110 | 220 | 330 | 440 | 660 |
| चोटी कंठी | एनएम | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| मौजूदा शिखर | एम्प्स | 9 | 19 | 27 | 35 | 54 |
| वापस ईएमएफ | वी/केआरपीएम | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| टॉर्क स्थिरांक | एनएम/ए | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| रोटर जड़ता | जीसी㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| शारीरिक लम्बाई | मिमी | 71 | 84.5 | 98 | 115.5 | 138.5 |
| वज़न | किलोग्राम | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| सेंसर | हनीवेल | |||||
| इन्सुलेशन वर्ग | बी | |||||
| सुरक्षा का स्तर | आईपी30 | |||||
| भंडारण तापमान | -25～+70℃ | |||||
| परिचालन तापमान | -15～+50℃ | |||||
| कार्यशील आर्द्रता | <= 85% आरएच | |||||
| काम का माहौल | कोई सीधी धूप नहीं, गैर-संक्षारक गैस, ज्वलनशील गैस, तेल की धुंध, कोई धूल नहीं। | |||||
| ऊंचाई | 1000 मीटर या उससे नीचे | |||||

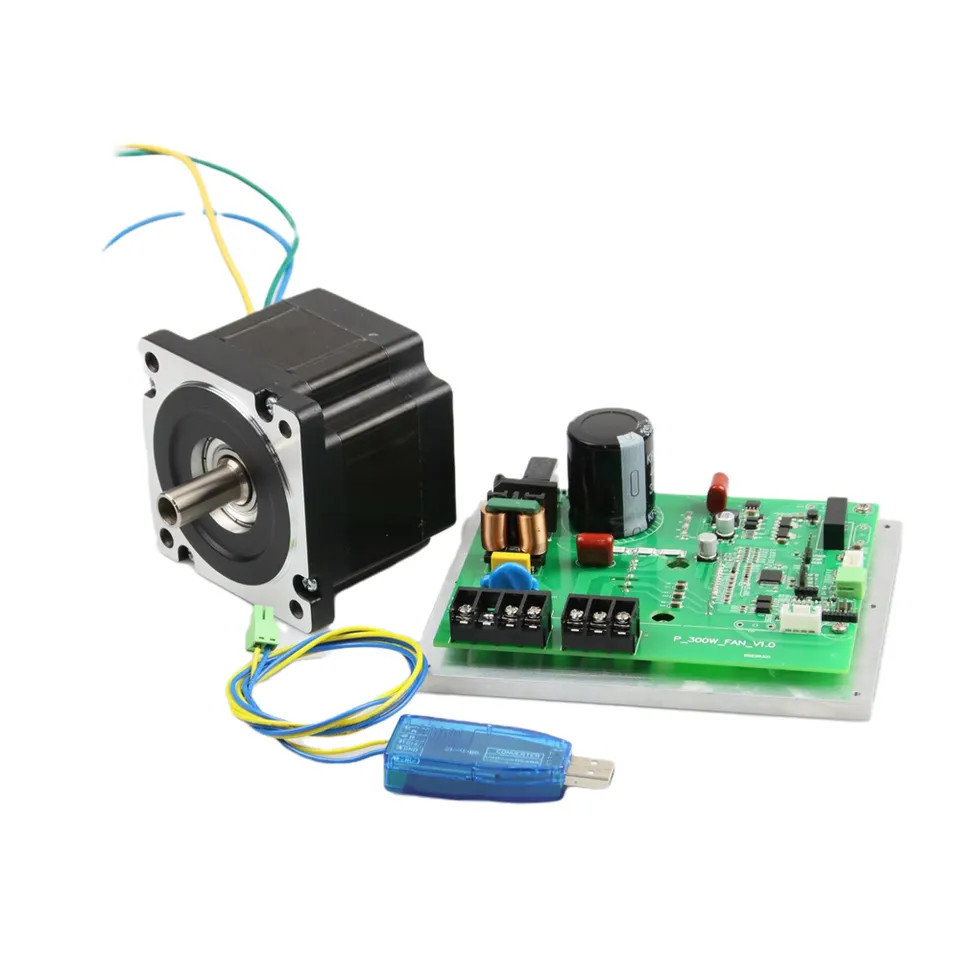

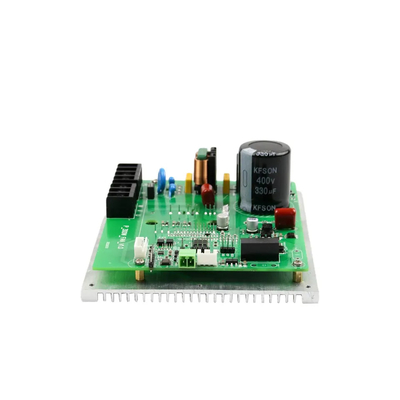

3. RS485 नियंत्रक ड्राइवर बोर्ड के साथ JK86BLS71-24 का फोटो:
4.उपकरण तैयार करें:
5.उत्पादन प्रक्रिया:
6.अनुकूलितकाब्रशलेस इलेक्ट्रिक मोटर:
7.फायदेवर्ग BLDC मोटर 4000rpm की:
गति स्थिरता
बीएलडीसी मोटर में निर्मित हॉल-इफ़ेक्ट सेंसर रोटर के घूमने पर एन पोल से एस पोल तक ध्रुवीयता में परिवर्तन का पता लगाते हैं।स्थिति परिवर्तन के बीच के समय के आधार पर, रोटर की गति निर्धारित की जाती है।फिर यह जानकारी स्विचिंग अनुक्रम की गति को समायोजित करने के लिए ड्राइव सर्किट में फीड की जाती है।
हाई स्पीड ऑपरेशन
ब्रश और ब्रश रहित डीसी सिस्टम एक विस्तृत गति सीमा पर फ्लैट टॉर्क प्रदान करते हैं जबकि एसी मोटर अक्सर गति बढ़ने पर टॉर्क खो देते हैं।
