उत्पत्ति के प्लेस: | जिआंगसु, चीन (मुख्यभूमि) |
ब्रांड नाम: | Jkongmotor |
प्रमाणन: | CE, ROHS,ISO9001 |
मॉडल संख्या: | NEMA34 JK86BLSP |
न्यूनतम आदेश मात्रा: | 3-10PCS |
---|---|
मूल्य: | US$73~US$155 |
पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
प्रसव के समय: | नमूने के लिए, 7-15 दिनों / बैच के लिए, 15-25days है |
भुगतान शर्तें: | टी / टी, पेपैल, वेस्टर्न यूनियन, एल / सी |
आपूर्ति की क्षमता: | 30000pcs / माह |
रेटेड वोल्टेज: | 48 वी - 310 वी | निर्धारित गति: | 1000rpm - 3000rpm |
---|---|---|---|
मूल्यांकित शक्ति: | 110 डब्ल्यू - 660 डब्ल्यू | मूल्यांकन टोक़: | 0.35Nm - 2.1Nm |
मूल्यांकन वर्तमान: | 3 ए - 18 ए | अनुपात: | 1: 4 - 1: 1000 |
हाई लाइट: | ग्रहों गियर मोटर,गियर कमी बॉक्स इलेक्ट्रिक मोटर |

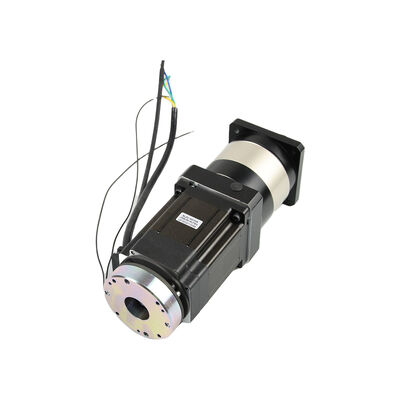

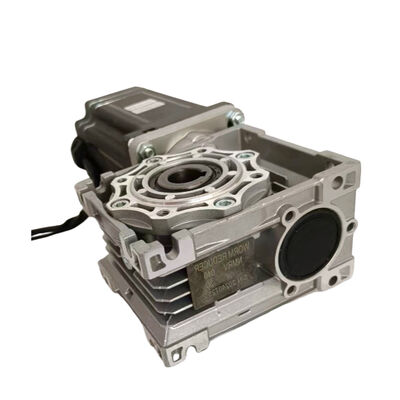

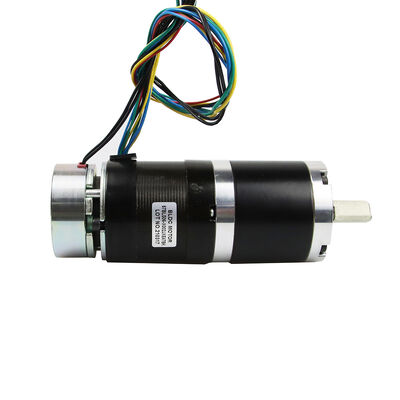

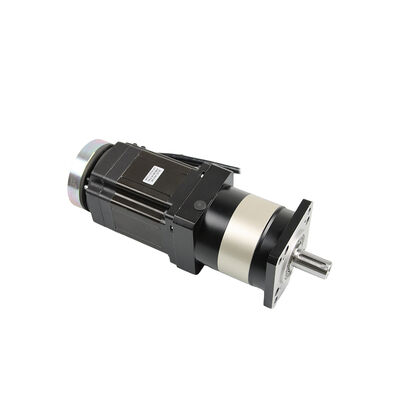

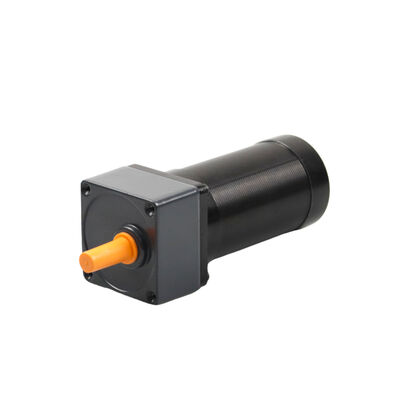

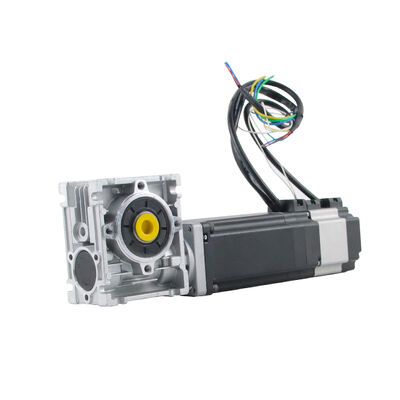

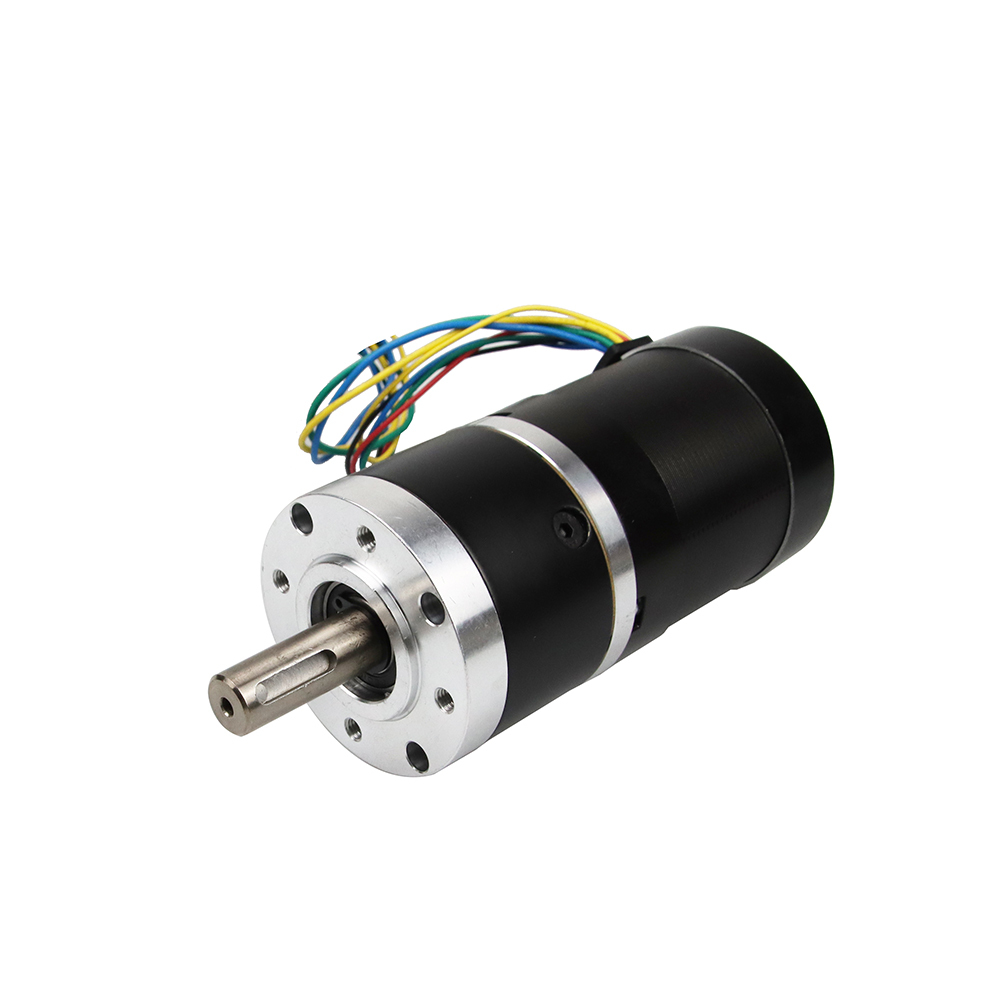

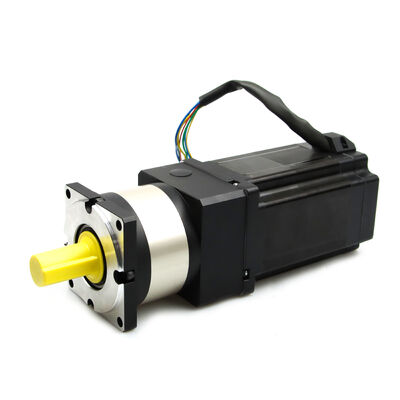

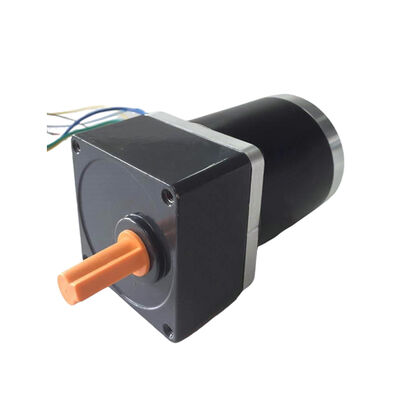

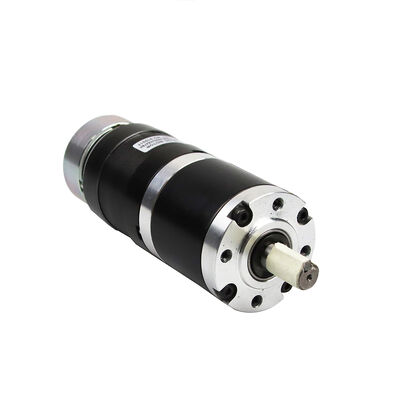

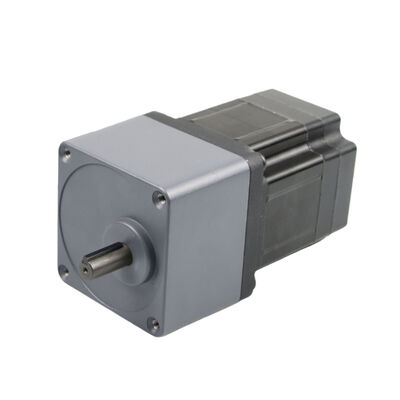

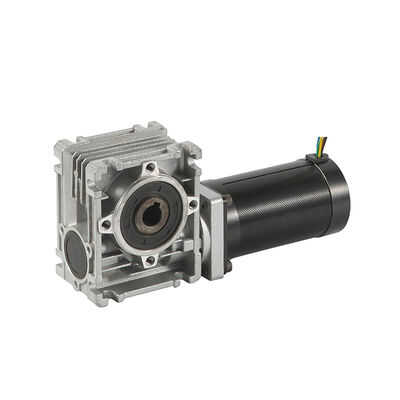

उच्च परिशुद्धता 48V गियर ब्रशलेस डीसी मोटर 3000rpm 660W भरपूर गियरबॉक्स
ब्रशलेस डीसी मोटर ही विद्युत ऊर्जा रूपांतरण हिस्सा है, यह मोटर आर्मेचर के अलावा, स्थायी चुंबक उत्तेजना दो भागों, लेकिन एक सेंसर के साथ भी है।मोटर ही ब्रशलेस डीसी मोटर का मूल है, जो न केवल प्रदर्शन सूचकांक, शोर और कंपन, विश्वसनीयता और सेवा जीवन से संबंधित है, बल्कि इसमें विनिर्माण लागत और उत्पाद लागत भी शामिल है।स्थायी चुंबकीय क्षेत्र को अपनाने से, ब्रशलेस डीसी मोटर सामान्य डीसी मोटर के पारंपरिक डिजाइन और संरचना से छुटकारा पा सकती है, जो विभिन्न अनुप्रयोग बाजारों की आवश्यकताओं को पूरा कर सकती है, और तांबे और सामग्री को बचाने और इसे आसान बनाने की दिशा में विकसित हो सकती है .
1. सामान्य विशिष्टता
मद | विनिर्देश |
घुमावदार प्रकार | डेल्टा |
हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण |
शाफ्ट रन आउट | 0.025 मिमी |
रेडियल प्ले | 0.02 मिमी (450 ग्राम) |
खेल का अंतिम चरण | 0.08 मिमी (450 ग्राम) |
अधिकतम रेडियल बल | 28N 20mm निकला हुआ किनारा बनाते हैं |
अधिकतम अक्षीय बल | 10एन |
इन्सुलेशन वर्ग | कक्षा बी |
ढांकता हुआ ताकत | एक मिनट के लिए 500VDC |
इन्सुलेशन प्रतिरोध | 100MΩ न्यूनतम।,500VDC |
2. विद्युत विशिष्टता
3. गियरबॉक्स विद्युत विशिष्टता:
मंच | मंच पर | दो चरण | तीन चरण | |||
अनुपात | 3,4,5,8,10 | 12,15,16,20,25,32,40,64,100 | 64,80,100,120,125,160,200,256,320,512,1000 | |||
लंबाई (मिमी) | एल२ | एल3 | एल२ | एल3 | एल२ | एल3 |
१५३ | 65 | 177 | 89 | 201 | 113 | |
अधिकतम इनपुट आरपीएम (आरपीएम) | 6000 | 6000 | 6000 | |||
मैक्स रेडियल लोड (एन) | 550 | 550 | 550 | |||
मैक्स.शाफ्ट अक्षीय भार (एन) | 500 | 500 | 500 | |||
दक्षता (%) | ९६ | 94 | 90 | |||
बैकलैश आर्कमिन (आर्कमिन) | 8 | 10 | 12 | |||
शोर (डीबी) | 60 | 60 | 60 | |||
वजन (किग्रा) | ३.२ | 3.9 | 4.8 | |||
औसत उपयोगी जीवन (एच) | 10000 | |||||
स्नेहन प्रणाली | दीर्घावधि | |||||
रोटेशन दिशा | इनपुट/आउटपुट सिंट्रॉपी | |||||
सुरक्षा स्तर | आईपी65 |
बीएलडीसी मोटर्स के लिए आदर्श अनुप्रयोग
हमने देखा है कि बीएलडीसी मोटर्स उच्च दक्षता और नियंत्रणीयता प्रदान करते हैं, और उनके पास एक लंबा परिचालन जीवन है।वे लगातार चलने वाले उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।वे लंबे समय से वाशिंग मशीन, एयर कंडीशनर और अन्य उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किए जाते हैं;और हाल ही में, वे प्रशंसकों में दिखाई दे रहे हैं, जहां उनकी उच्च दक्षता ने बिजली की खपत में उल्लेखनीय कमी लाने में योगदान दिया है।
इनका उपयोग वैक्यूम मशीनों को चलाने के लिए भी किया जा रहा है।एक मामले में, नियंत्रण कार्यक्रम में बदलाव के परिणामस्वरूप घूर्णी गति में बड़ी उछाल आई - इन मोटरों द्वारा पेश की जाने वाली उत्कृष्ट नियंत्रणीयता का एक उदाहरण।
बीएलडीसी मोटर्स का उपयोग हार्ड डिस्क ड्राइव को स्पिन करने के लिए भी किया जा रहा है, जहां उनका स्थायित्व लंबे समय तक ड्राइव को भरोसेमंद रूप से संचालित करता है, जबकि उनकी शक्ति दक्षता उस क्षेत्र में ऊर्जा की कमी में योगदान करती है जहां यह तेजी से महत्वपूर्ण होता जा रहा है।
भविष्य में व्यापक उपयोग की ओर
हम भविष्य में अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किए जाने वाले BLDC मोटर्स को देखने की उम्मीद कर सकते हैं।उदाहरण के लिए, संभवतः उनका व्यापक रूप से सेवा रोबोटों को चलाने के लिए उपयोग किया जाएगा - छोटे रोबोट जो विनिर्माण के अलावा अन्य क्षेत्रों में सेवाएं प्रदान करते हैं।कोई सोच सकता है कि इस प्रकार के अनुप्रयोग में स्टेपर मोटर्स अधिक उपयुक्त होंगे, जहां दालों का उपयोग स्थिति को ठीक से नियंत्रित करने के लिए किया जा सकता है।लेकिन बल को नियंत्रित करने के लिए बीएलडीसी मोटर्स बेहतर अनुकूल हैं।और एक स्टेपर मोटर के साथ, रोबोट आर्म जैसी संरचना की स्थिति को धारण करने के लिए अपेक्षाकृत बड़े और निरंतर करंट की आवश्यकता होगी।बीएलडीसी मोटर के साथ, जो कुछ भी आवश्यक होगा वह बाहरी बल के लिए एक वर्तमान अनुपात है-अधिक शक्ति-कुशल नियंत्रण के लिए अनुमति देता है।बीएलडीसी मोटर्स गोल्फ कार्ट और मोबिलिटी कार्ट में साधारण ब्रश डीसी मोटर्स की जगह ले सकते हैं।अपनी बेहतर दक्षता के अलावा, बीएलडीसी मोटर्स अधिक सटीक नियंत्रण भी प्रदान कर सकते हैं - जो बदले में बैटरी जीवन को और बढ़ा सकते हैं।
BLDC मोटर्स ड्रोन के लिए भी आदर्श हैं।सटीक नियंत्रण देने की उनकी क्षमता उन्हें मल्टीरोटर ड्रोन के लिए विशेष रूप से अनुकूल बनाती है, जहां ड्रोन के रवैये को प्रत्येक रोटर की घूर्णी गति को ठीक से नियंत्रित करके नियंत्रित किया जाता है।
