उत्पत्ति के प्लेस: | जिआंगसु, चीन (मुख्यभूमि) |
ब्रांड नाम: | Jkongmotor |
प्रमाणन: | CE, ROHS,ISO9001 |
मॉडल संख्या: | JKBLS120 |
न्यूनतम आदेश मात्रा: | 3-10PCS |
---|---|
मूल्य: | US $17.00 - US $22.00 |
पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
प्रसव के समय: | नमूने के लिए, 7-15 दिनों / बैच के लिए, 15-25days है |
भुगतान शर्तें: | टी / टी, पेपैल, वेस्टर्न यूनियन, एल / सी |
आपूर्ति की क्षमता: | 50000 पीसी / महीना |
मोटर प्रकार: | डीसी यंत्र | इनपुट वोल्टेज: | 12वी- 30वी |
---|---|---|---|
मोटर गति: | 20000rpm | वज़न: | 0.6 सीई आरओएचएस किग्रा |
प्रमाणित: | सीई आरओएचएस | मिलान मोटर: | 0 - 120W |
हाई लाइट: | bldc मोटर चालक,मोटर चालक |

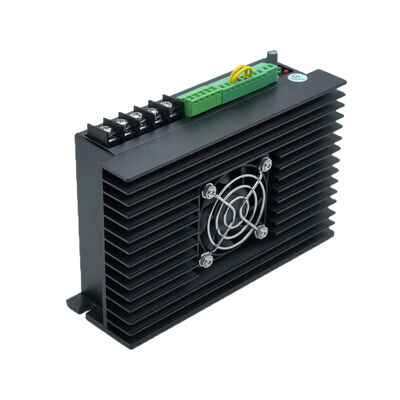

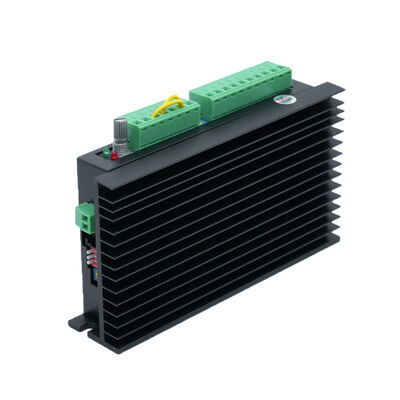

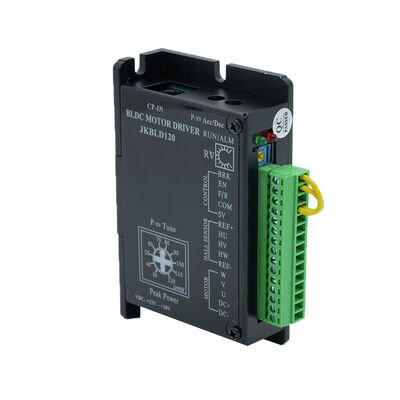

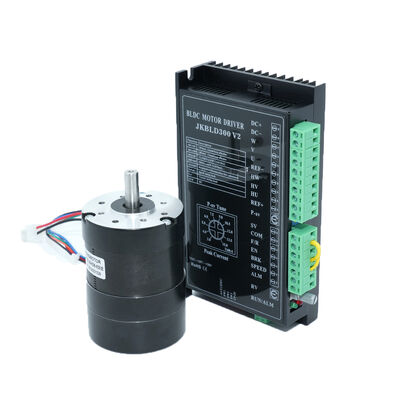

10V ~ 30VDC 0A-8A ब्रशलेस डीसी मोटर चालक JKBLD120 0-120w Bldc मोटर के लिए
नमूना | |||||
विनिर्देश | इकाई | जेके57बीएलएस01 | जेके57बीएलएस02 | जेके57बीएलएस03 | जेके57बीएलएस04 |
चरण की संख्या | अवस्था | 3 | |||
खम्भों की संख्या | डंडे | 4 | |||
रेटेड वोल्टेज | ग्राम रक्षा समिति | 36 | |||
निर्धारित गति | आरपीएम | 4000 | |||
मूल्यांकन टोक़ | एनएम | 0.11 | 0.22 | 0.33 | 0.44 |
वर्तमान मूल्यांकित | एम्प्स | 2 | 3.6 | 5.3 | 6.8 |
मूल्यांकित शक्ति | वू | 46 | 92 | 138 | 184 |
चोटी कंठी | एनएम | 0.33 | 0.66 | 1 | 1.32 |
मौजूदा शिखर | एम्प्स | 6.8 | 11.5 | 15.5 | 20.5 |
वापस ईएमएफ | वी/क्रपीएम | 7.7 | 7.4 | 7.3 | 7.1 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.073 | 0.07 | 0.07 | 0.068 |
रोटर जड़ता | जीसी㎡ | 75 | 119 | 173 | 230 |
शारीरिक लम्बाई | मिमी | 47 | 67 | 87 | 107 |
वज़न | किलोग्राम | 0.44 | 0.75 | 1 | 1.25 |
सेंसर | हनीवेल | ||||
इन्सुलेशन वर्ग | बी | ||||
सुरक्षा का स्तर | IP30 | ||||
भंडारण तापमान | -25~+70℃ | ||||
परिचालन तापमान | -15~+50℃ | ||||
कार्य आर्द्रता | 85% आरएच | ||||
काम का माहौल | आउटडोर (कोई सीधी धूप नहीं), कोई संक्षारक गैस नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं | ||||
ऊंचाई | 1000 मीटर या उससे कम |
नमूना | |||||
विनिर्देश | इकाई | जेके60बीएलएस01 | जेके60बीएलएस02 | जेके60बीएलएस03 | जेके60बीएलएस04 |
चरण की संख्या | अवस्था | 3 | |||
डंडे का umber | डंडे | 8 | |||
रेटेड वोल्टेज | ग्राम रक्षा समिति | 48 | |||
निर्धारित गति | आरपीएम | 3000 | |||
मूल्यांकन टोक़ | एनएम | 0.3 | 0.6 | 0.9 | 1.2 |
वर्तमान मूल्यांकित | एम्प्स | 2.8 | 5.2 | 7.5 | 9.5 |
मूल्यांकित शक्ति | वू | 94 | 188 | 283 | 377 |
चोटी कंठी | एनएम | 0.9 | 1.8 | 2.7 | 3.6 |
मौजूदा शिखर | एम्प्स | 8.4 | 15.6 | 22.5 | 28.5 |
वापस ईएमएफ | वी/क्रपीएम | 12.1 | 12.6 | 12.4 | 13.3 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.116 | 0.12 | 0.118 | 0.127 |
रोटर जड़ता | केजी.सी | 0.24 | 0.48 | 0.72 | 0.96 |
शारीरिक लम्बाई | मिमी | 78 | 99 | 120 | 141 |
वज़न | किलोग्राम | 0.85 | 1.25 | 1.65 | 2.05 |
सेंसर | हनीवेल | ||||
इन्सुलेशन वर्ग | बी | ||||
सुरक्षा का स्तर | IP30 | ||||
भंडारण तापमान | -25~+70℃ | ||||
परिचालन तापमान | -15~+50℃ | ||||
कार्य आर्द्रता | <= 85% आरएच | ||||
काम का माहौल | कोई सीधी धूप, गैर-संक्षारक गैस, ज्वलनशील गैस, तेल धुंध, कोई धूल नहीं। | ||||
ऊंचाई | 1000 मीटर या उससे कम |
पैरामीटर | मिनट | रेटेड | मैक्स | इकाई |
मोटर हॉल सेंसर कोण | 120°/240° | |||
डीसी पावर इनपुट | 12 | 24 | 30 | वी |
वर्तमान आउटपुट ड्राइव करें | 5 | 8 | ए | |
उपयुक्त मोटर गति | 0 | 20000 | आरपीएम | |
हॉल सेंसर वोल्टेज | 4.5 | 5 | 5.5 | वी |
हॉल सेंसर करंट | 20 | एमए | ||
बाहरी पोटेंशियोमीटर | 10K | मैं |
निशान |
परिभाषित करें |
डीसी+/डीसी- |
बिजली आपूर्ति इनपुट (DC12V ~ DC30V) + और - के लिए गलती न करें |
यू, वी, डब्ल्यू |
मोटर के अग्रणी तार मोटे तारों को जोड़ते हैं |
हू, एचवी, एचडब्ल्यूई |
हॉल सिग्नल लीडिंग वायर कनेक्ट (पतले तार हू, एचवी, एचडब्ल्यू) |
आरईएफ+ |
हॉल बिजली की आपूर्ति + (मोटर हॉल इनपुट + 5 वी के लिए) |
संदर्भ- |
हॉल बिजली की आपूर्ति - (हॉल ग्राउंड इस पोर्ट को कनेक्ट करें) |
वीसीसी |
बाहरी पोटेंशियोमीटर बिजली आपूर्ति बंदरगाह (सिर्फ पोटेंशियोमीटर के लिए उपयोग कर सकते हैं, अन्य बाहरी सर्किट के लिए नहीं कर सकते) |
एसवी |
बाहरी पोटेंशियोमीटर टर्मिनल (नोट गति विनियमन देखें) |
कॉम |
सामान्य बंदरगाह (निम्न स्तर) |
एफ/आर |
दिशा: लटकता हुआ या उच्च स्तर आगे, निम्न-स्तर उलटानोट 1 |
एन |
सक्षम करें: उच्च स्तरीय/निम्न-स्तर रोकें/नोट 1 |
नि: |
फास्ट ब्रेक: हाई लेवल/स्टॉप लो-लेवल/रन नोट 1 |
