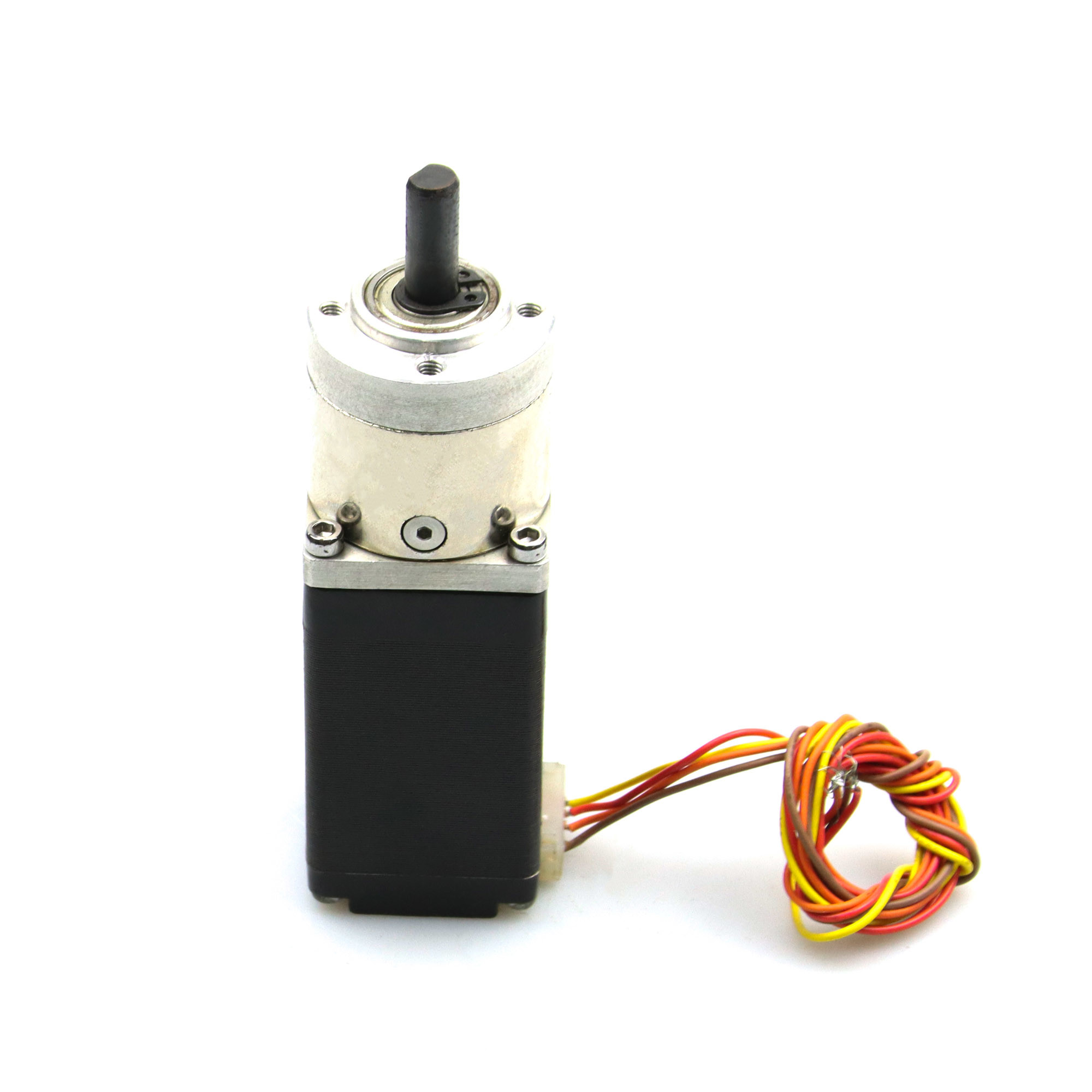

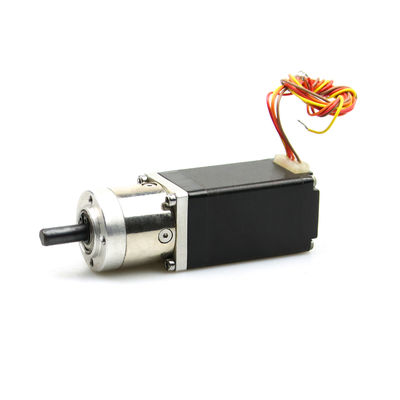

Nema11 28HSP 1200g.Cm गियरबॉक्स के साथ टॉर्क मिनिएचर स्टेपर मोटर होल्डिंग:

Nema11 मिनी गियर 28HSP 1200g.cm ग्रहीय गियरबॉक्स स्टेपर मोटर के साथ टॉर्क होल्डिंग टॉर्क

स्टेपर मोटर्स को उनकी सटीक स्थिति क्षमताओं और कम गति पर उच्च टोक़ वितरण के लिए जाना जाता है, लेकिन उन्हें यह सुनिश्चित करने के लिए सावधानीपूर्वक आकार की आवश्यकता होती है कि मोटर लोड और एप्लिकेशन मापदंडों से मेल खाती है, खोए हुए चरणों या मोटर के रुकने की संभावना को कम करने के लिए।स्टेपर मोटर सिस्टम में गियरबॉक्स जोड़ने से लोड-टू-मोटर जड़ता अनुपात को कम करके, लोड में टॉर्क को बढ़ाकर और मोटर ऑसिलेशन को कम करके मोटर के प्रदर्शन में सुधार किया जा सकता है।


1. स्टेपर मोटर्स की सामान्य विशिष्टता:

• चरण कोण (डिग्री): १.८ डिग्री
• 2 चरण
• प्रकार: हाइब्रिड
• मॉडल संख्या: NEMA11
• आदर्श: JK28HS51-0674PG5.18
• होल्डिंग टॉर्क: 1200g.cm
• वर्तमान / चरण: 0.67A
• मोटर की लंबाई: 51mm
• धुरा का व्यास: 6 मिमी
• तापमान वृद्धि: ८० ℃ से नीचे
• परिवेश का तापमान: -20 ℃ ~ + 50 ℃
• इन्सुलेशन प्रतिरोध: न्यूनतम 100MΩ, 500VDC
• ढांकता हुआ ताकत: 1 मिनट के लिए 500VAC
• शाफ्ट रेडियल क्लीयरेंस: 0.02 अधिकतम (450 ग्राम लोड)
• शाफ्ट अक्षीय निकासी: 0.08 मैक्स।(450 ग्राम भार)
• अधिकतम रेडियल बल: 28N (निकला हुआ किनारा से 20 मिमी)
• अधिकतम अक्षीय बल: 10N
• आकार: लगभग 28x28x51mm


2. Nema11 स्टेपर मोरोर की विद्युत विशिष्टता

प्रतिरूप संख्या।	चरण कोण	मोटर की लंबाई	वर्तमान /चरण	प्रतिरोध /चरण	अधिष्ठापन /चरण	टोर्क पकड़ना	# लीड्स	रोटर जड़ता	मोटर वज़न
	(डिग्री)	(एल) मिमी	ए	मैं	महाराष्ट्र	जी सेमी	नहीं।	जी सेमी	किलोग्राम
JK28HS32-0674PG5.18	१.८	32	0.67	5.6	३.४	600	4	9	0.11
JK28HS45-0674PG51	१.८	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	१.८	51	0.67	9.2	7.2	१२००	4	१८	0.2

3. एनकोडर के साथ JK28HS51 स्टेप मोटर का आरेखण:


4. उत्पाद उपकरण:



5. उत्पादन प्रक्रिया:

6. हाइब्रिड स्टेपर मोटर के लाभ

मोटर निर्माण में सरल है, विश्वसनीय है।
स्थिर अवस्था में, मोटर में पूर्ण बलाघूर्ण होता है।
मोटर्स कम खर्चीली हैं।
उन्हें कम रखरखाव की आवश्यकता होती है।
स्टेपर मोटर में एक उत्कृष्ट और सटीक स्टार्टिंग, स्टॉपिंग और रिवर्सिंग प्रतिक्रिया होती है।
