उत्पत्ति के प्लेस: | जिआंगसु, चीन (मुख्यभूमि) |
ब्रांड नाम: | Jkongmotor |
प्रमाणन: | CE, ROHS,ISO9001 |
मॉडल संख्या: | DM542 |
न्यूनतम आदेश मात्रा: | 3-10PCS |
---|---|
मूल्य: | US$15.8 ~ US$23.5 |
पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
प्रसव के समय: | नमूने के लिए, 7-15 दिनों / बैच के लिए, 15-25days है |
भुगतान शर्तें: | टी / टी, पेपैल, वेस्टर्न यूनियन, एल / सी |
आपूर्ति की क्षमता: | 100000pcs / month |
नाम: | स्टेपर मोटर नियंत्रक | वोल्टेज आपूर्ति: | 18VDC - 60VDC |
---|---|---|---|
वर्तमान: | 1ए - 4.2ए | वजन: | 300 ग्राम |
प्रमाणित: | सीई आरओएचएस | मिलान मोटर: | Nema17/23 स्टेपिंग मोटर |
रंग: | नीला | प्रमाणन: | CE, ROHS, ISO9001 |
लाभ: | गति स्थिरता और नियंत्रण सुविधाजनक, स्टेपर मोटर चलाने के लिए कंप्यूटर या पल्स जनरेटर की आवश्यकता नहीं | MOQ: | 3 पीसीएस |
हाई लाइट: | DM542 स्टेपर मोटर कंट्रोलर,DM542 स्टेपर मोटर ड्राइवर,डिजिटल नेमा 17 ड्राइवर |

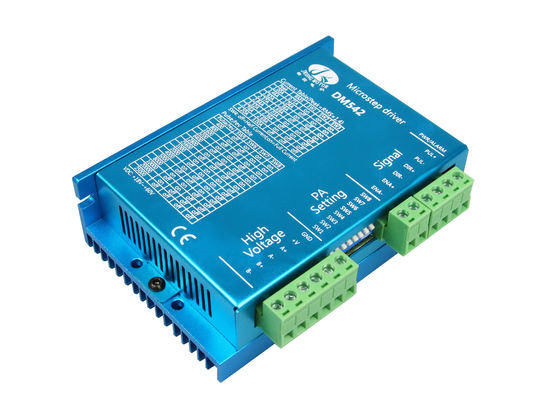

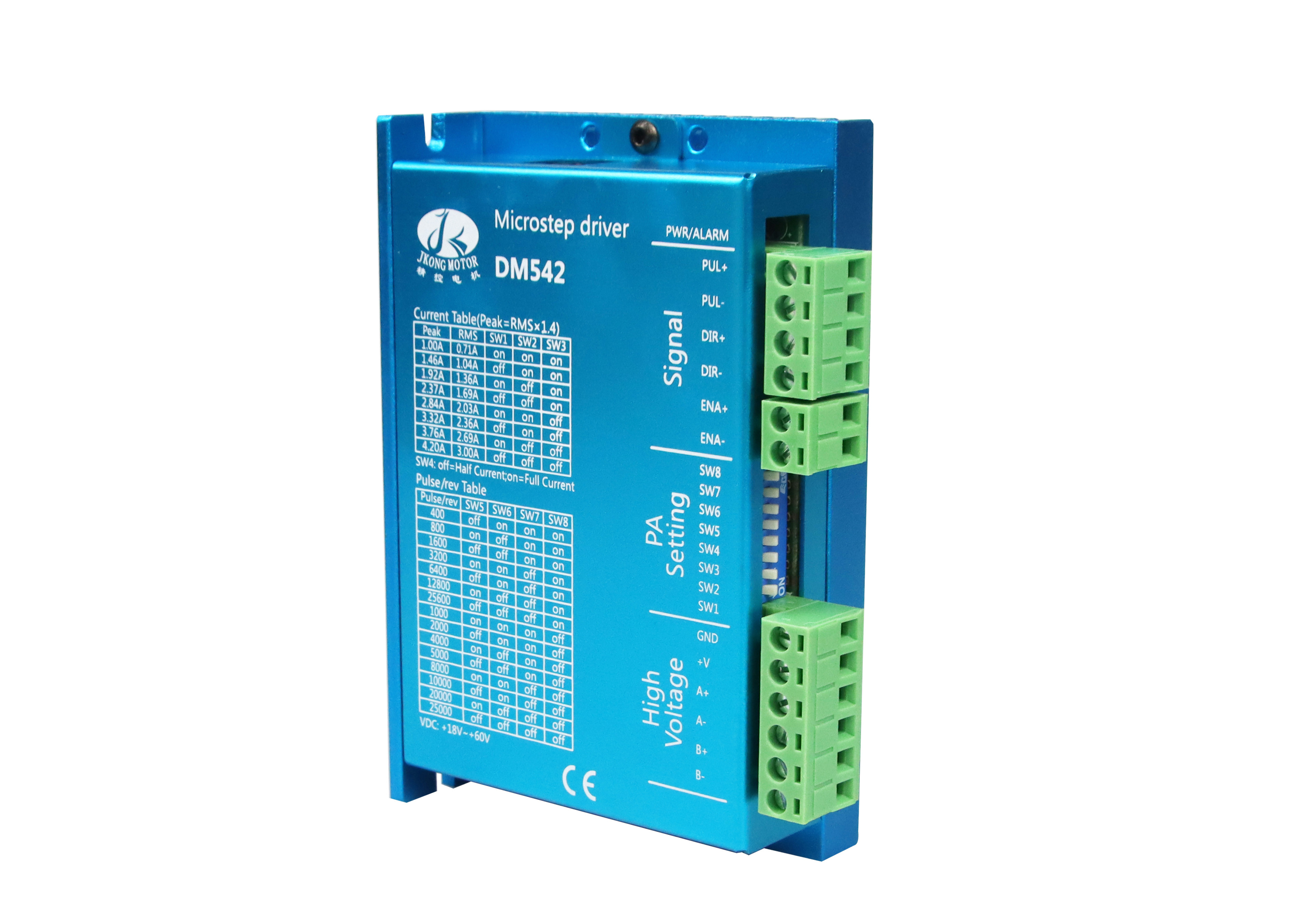

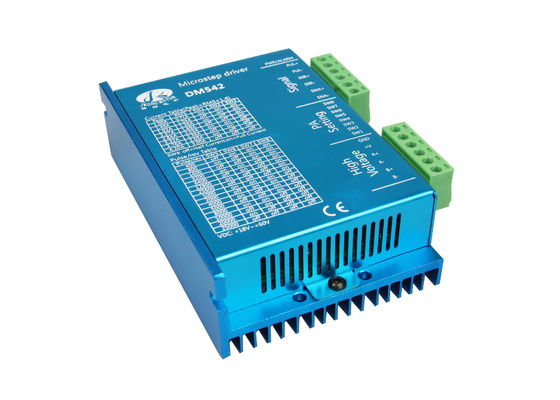

DM542 स्टेप ड्राइव डिजिटल 18V ~ 60VDC Nema17/23 स्टेपर मोटर कंट्रोलर
अवलोकन:
ड्राइवर और टू-फेज हाइब्रिड स्टेपिंग मोटर के बीच का कनेक्शन फोर-वायर है।मोटर वाइंडिंग समानांतर और in . में जुड़े हुए हैं
श्रृंखला, और कनेक्शन विधि अच्छी है।हाई-स्पीड परफॉर्मेंस अच्छा है, लेकिन ड्राइवर करंट बड़ा है (मोटर वाइंडिंग का 1.73 गुना)
वर्तमान)।ड्राइव करंट मोटर वाइंडिंग करंट के बराबर होता है।
विशेषताएं | |
इनपुट वोल्टेज | 18 ~ 60 वी डीसी |
आउटपुट करेंट | 1.0 ए ~ 4.2 ए (पीक) |
आगत बहाव | <4ए |
नमी | संक्षेपण नहीं, पानी की बूंदें नहीं |
उपभोग | खपत: 80W |
पर्यावरण का उपयोग करना | -10 ~ 45 ℃, धूल और संक्षारक गैस से बचें |
भंडारण वातावरण | -40 ~ + 70 ℃ |
वज़न | 200 ग्राम |
नियंत्रण संकेत | ||
प्रतीक | नाम | |
पुल+ | पल्स सिग्नल + |
अनुकूल 5/12/24V . के साथ |
पुल- | पल्स सिग्नल - | |
डीआईआर+ | दिशा संकेत+ |
अनुकूल 5/12/24V . के साथ |
डीआईआर- | दिशा संकेत- | |
ईएनए+ | सिग्नल सक्षम करें + | / |
ईएनए- | सिग्नल सक्षम करें - | / |
समस्या निवारण का समायोजन | ||
अलार्म संकेतक | कारणों | उपायों |
एलईडी बंद मोड़ | बिजली के लिए गलत कनेक्शन | बिजली की तारों की जाँच करें |
एलईडी बंद मोड़ | बिजली के लिए कम वोल्टेज | शक्ति का बढ़ाएँ वोल्टेज |
मोटर नहीं चलती, बिना | स्टेपर मोटर का गलत कनेक्शन | इसकी वायरिंग ठीक करें |
टोर्क पकड़ना | ऑफ़लाइन होने पर रीसेट सिग्नल प्रभावी होता है | रीसेट को अप्रभावी बनाएं |
मोटर नहीं चलती है, लेकिन बनाए रखती है | इनपुट पल्स सिग्नल के बिना | PMW और सिग्नल स्तर समायोजित करें |
टोर्क पकड़ना | इनपुट पल्स सिग्नल के बिना | PMW और सिग्नल स्तर समायोजित करें |
मोटर गलत दिशा में चलती है | गलत तारों का कनेक्शन | 2 तारों में से किसी के लिए कनेक्शन बदलें |
मोटर गलत दिशा में चलती है | गलत इनपुट दिशा संकेत | दिशा सेटिंग बदलें |
मोटर का होल्डिंग टॉर्क है | वर्तमान सेटिंग के सापेक्ष बहुत छोटा | सही रेटेड वर्तमान सेटिंग |
मोटर का होल्डिंग टॉर्क है | त्वरण बहुत तेज है | त्वरण कम करें |
मोटर टॉर्क बहुत छोटा है | मोटर स्टॉल | यांत्रिक विफलता को दूर करें |
मोटर टॉर्क बहुत छोटा है | ड्राइवर मोटर से मेल नहीं खाता | एक उपयुक्त ड्राइवर बदलें |
