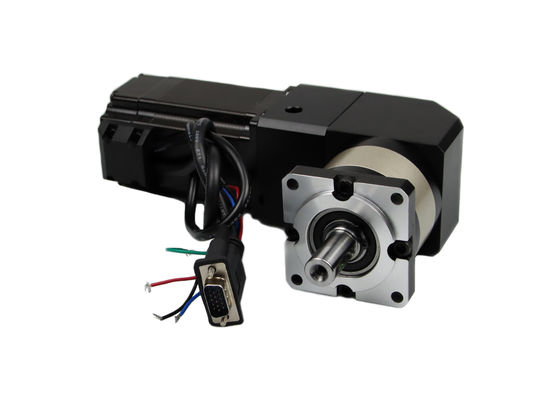

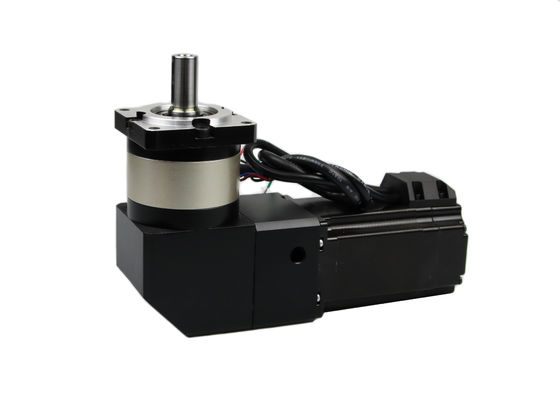

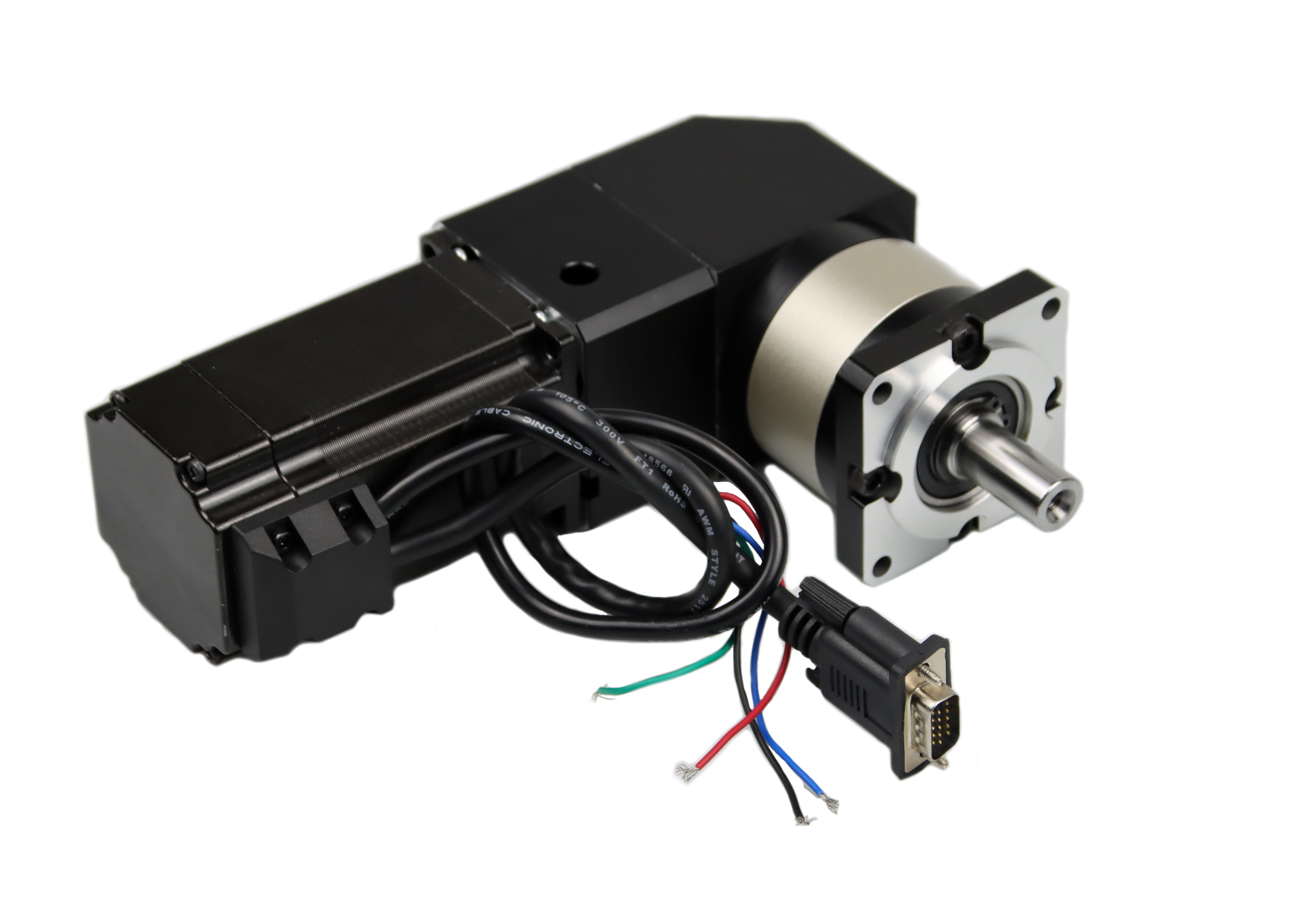

Nema23 18kg.Cm 4.2A WPLF60 1:3 90 डिग्री एंगल गियरबॉक्स के साथ सीएनसी स्टेपर मोटर तैयार

Nema23 18kg.cm 4.2A WPLF60 1:3 90 डिग्री कोण गियरबॉक्स के साथ सीएनसी स्टेपीपर मोटर गियर वाली

1. स्टेपर मोटर्स की सामान्य विशिष्टता:

• तापमान वृद्धि: ८० ℃ से नीचे
• परिवेश का तापमान: -20 ℃ ~ + 50 ℃
• इन्सुलेशन प्रतिरोध: न्यूनतम 100MΩ, 500VDC
• ढांकता हुआ ताकत: 1 मिनट के लिए 500VAC
• शाफ्ट रेडियल क्लीयरेंस: 0.02 अधिकतम (450 ग्राम लोड)
• शाफ्ट अक्षीय निकासी: 0.08 मैक्स।(450 ग्राम भार)
• अधिकतम रेडियल बल: 28N (निकला हुआ किनारा से 20 मिमी)
• अधिकतम अक्षीय बल: 10N

• चरण कोण (डिग्री): १.८ डिग्री
• 2 चरण
• प्रकार: हाइब्रिड
• मॉडल संख्या: NEMA23
• आदर्श: JK57HS76-4204BFED-0.35M+WPLF60
• होल्डिंग टॉर्क: 18kg.cm;
• वर्तमान / चरण: १४.२ए
• मोटर की लंबाई: 76mm
• एनकोडर लंबाई: 20mm
• शाफ्ट का व्यास: 8 मिमी
• शाफ्ट लंबाई: 21mm
• आकार: लगभग 57x57x76mm


2. Nema23 स्टेप मोटर की विद्युत विशिष्टता:

प्रतिरूप संख्या।	चरण कोण	मोटर की लंबाई	वर्तमान /चरण	प्रतिरोध /चरण	अधिष्ठापन /चरण	टोर्क पकड़ना	# लीड्स	अवरोधी टॉर्क	रोटर जड़ता	द्रव्यमान
	(डिग्री)	(एल) मिमी	ए	मैं	महाराष्ट्र	एनएम	नहीं।	जी सेमी	जी सेमी	किलोग्राम
JK57HS41-1006	१.८	41	1	7.1	8	0.48	6	२५०	१५०	0.47
JK57HS41-2008	१.८	41	2	१.४	१.४	0.39	8	२५०	१५०	0.47
JK57HS41-2804	१.८	41	2.8	0.7	१.४	0.55	4	२५०	१५०	0.47
JK57HS51-1006	१.८	51	1	6.6	8.2	0.72	6	300	२३०	0.59
JK57HS51-2008	१.८	51	2	१.८	२.७	0.9	8	300	२३०	0.59
जेके५७एचएस५१-२८०४	१.८	51	2.8	0.83	२.२	1.01	4	300	२३०	0.59
JK57HS56-2006	१.८	56	2	१.८	2.5	0.9	6	350	280	0.68
JK57HS56-2108	१.८	56	२.१	१.८	2.5	1	8	350	280	0.68
जेके५७एचएस५६-२८०४	१.८	56	2.8	0.9	2.5	1.2	4	350	280	0.68
जेके५७एचएस६४-२८०४	१.८	64	2.8	0.8	२.३	1	4	400	300	0.75
जेके५७एचएस७६-२८०४	१.८	76	2.8	१.१	3.6	1.89	4	600	440	१.१
JK57HS76-3006	१.८	76	3	1	1.6	1.35	6	600	440	१.१
JK57HS76-3008	१.८	76	3	1	१.८	1.5	8	600	440	१.१
जेके५७एचएस८२-३००४	१.८	82	3	1.2	4	२.१	4	1000	600	1.2
JK57HS82-4008	१.८	82	4	0.8	१.८	2	8	1000	600	1.2
JK57HS82-4204	१.८	82	4.2	0.7	2.5	२.२	4	1000	600	1.2
जेके57एचएस100-4204	१.८	100	4.2	0.75	3	3	4	११००	700	1.3
जेके५७एचएस११२-३००४	१.८	112	3	1.6	7.5	3	4	१२००	800	१.४
JK57HS112-4204	१.८	112	4.2	0.9	3.8	3.1	4	१२००	800	१.४

हम 1:3,1:10 गियरबॉक्स अनुपात का उत्पादन करते हैं।

3. 90 ड्रग्री एंगल गियरबॉक्स के साथ JK57HS76 हाइब्रिड स्टेपर मोटर की ड्राइंग:


4. उत्पाद उपकरण:



5. उत्पादन प्रक्रिया:

6. हाइब्रिड 57 मिमी स्टेपर मोटर के लाभ

मोटर निर्माण में सरल है, विश्वसनीय है।
स्थिर अवस्था में, मोटर में पूर्ण बलाघूर्ण होता है।
मोटर्स कम खर्चीली हैं।
उन्हें कम रखरखाव की आवश्यकता होती है।
स्टेपर मोटर में एक उत्कृष्ट और सटीक स्टार्टिंग, स्टॉपिंग और रिवर्सिंग प्रतिक्रिया होती है।

7. Nema23/57mm इलेक्ट्रिक मोटर के अनुप्रयोग:

चूंकि स्टेपर मोटर को इनपुट पल्स का उपयोग करके डिजिटल रूप से नियंत्रित किया जाता है, इसलिए वे कंप्यूटर नियंत्रित सिस्टम के साथ उपयोग के लिए उपयुक्त हैं।
इनका उपयोग मशीन टूल्स के संख्यात्मक नियंत्रण में किया जाता है।
टेप ड्राइव, फ्लॉपी डिस्क ड्राइव, प्रिंटर और इलेक्ट्रिक घड़ियों में उपयोग किया जाता है।
स्टेपर मोटर का उपयोग XY प्लॉटर और रोबोटिक्स में भी होता है।
कपड़ा उद्योगों और एकीकृत सर्किट निर्माण में इसका व्यापक अनुप्रयोग है।
स्टेपर मोटर के अन्य अनुप्रयोग ग्रहों आदि के वैज्ञानिक अन्वेषण के लिए लॉन्च किए गए अंतरिक्ष यान में हैं।
ये मोटर विभिन्न प्रकार के वाणिज्यिक, चिकित्सा और सैन्य अनुप्रयोगों को भी ढूंढते हैं और विज्ञान कथा फिल्मों के निर्माण में भी उपयोग किए जाते हैं।
कलाई घड़ियों में माइक्रोवेव के स्टेपर मोटर्स का उपयोग किया जाता है।
मशीन टूल में, कई दसियों किलोवाट की रेटिंग वाले स्टेपर मोटर्स का उपयोग किया जाता है।
