Name: Nema34 155mm DIY हॉबी सीएनसी राउटर किट मजबूत बहुमुखी प्रतिभा
Brand: Jkongmotor
SKU: JK86HSN120
Price: 200 USD
Availability: InStock
Rating: 4.8 (176 reviews)

होम उत्पाद बंद लूप स्टेपर मोटर

Nema34 155mm DIY हॉबी सीएनसी राउटर किट मजबूत बहुमुखी प्रतिभा

उत्पाद विवरण:

उत्पत्ति के प्लेस:	जिआंगसू, चीन (मुख्यभूमि)
ब्रांड नाम:	Jkongmotor
प्रमाणन:	CE, ROHS,ISO9001
मॉडल संख्या:	JK86HSN120

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	3-10PCS
मूल्य:	US$200~US$320/pcs
पैकेजिंग विवरण:	<i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के
प्रसव के समय:	नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन
भुगतान शर्तें:	टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता:	100000 पीसी / माह

संपर्क करें

विस्तृत उत्पाद विवरण

प्रकार:	बंद लूप	चरण:	2
लीड की संख्या:	4	शाफ़्ट:	14 मिमी कीवे शाफ्ट
कीवे हाइट:	16 मिमी	वर्तमान:	6.0ए
टोर्क पकड़ना:	12N.m	भंडार:	हां
प्रयोग:	सीएनसी राउटर	वोल्टेज:	2.6V
हाई लाइट:	nema34 DIY सीएनसी राउटर किट , 155mm DIY सीएनसी राउटर किट , nema34 हॉबी सीएनसी राउटर किट

3 अक्ष सीएनसी हॉबी किट Nema34 क्लोज्ड लूप स्टेपर सर्वो मोटर + Mach3 ब्रेकआउट बोर्ड + ड्राइवर + बिजली की आपूर्ति

विनिर्देश

मद	मूल्य
गारंटी	1 साल
उत्पत्ति का स्थान	चीन
ब्रांड का नाम	जकोंगमोटर
मॉडल संख्या	नेमा 34 बंद लूप स्टेपर मोटर किट
चरण	2
प्रकार	हाइब्रिड
वर्तमान / चरण	6ए
प्रोडक्ट का नाम	नेमा 34 बंद लूप स्टेपर मोटर
चरण कोण	1.8 डिग्री
मोटर की लंबाई	78mm-155mm
वर्तमान	6ए
प्रतिरोध	0.27Ω - 0.44Ω
अधिष्ठापन	2mH - 3.8mH
टोर्क पकड़ना	4.6Nm - 13N.m
लीड की संख्या	4
अवरोधी टॉर्क	1.2kg.cm - 3.6kg.cm
मुख्य शब्द	3axis 4axis स्टेपर मोटर किट

मद	विशेष विवरण
चरण कोण	1.8°
तापमान बढ़ना	80 ℃ अधिकतम
परिवेश का तापमान	-20 ℃ ~ + 50 ℃
इन्सुलेशन प्रतिरोध	100 एमΩ मिन।,500वीडीसी
ढांकता हुआ ताकत	1 मिनट के लिए 500VAC
दस्ता रेडियल प्ले	0.02मैक्स।(450g-लोड)
दस्ता अक्षीय प्ले	0.08 मैक्स।(450g-लोड)
मैक्स।रेडियल बल	220N (निकला हुआ किनारा से 20 मिमी)
मैक्स।अक्षीय ताकत	60एन

प्रतिरूप संख्या।	चरण कोण	मोटर की लंबाई	वर्तमान/चरण	प्रतिरोध / चरण	अधिष्ठापन / चरण	टोर्क पकड़ना	# लीड्स	अवरोधी टॉर्क	रोटर जड़ता
	(डिग्री)	(एल) मिमी	ए	मैं	महाराष्ट्र	एनएम	नहीं।	किग्रा.सेमी	g.cm²
JK86HSN45	1.8	78	6	0.27	2	4.6	4	1.2	1400
JK86HSN65	1.8	100	6	0.27	2.2	6.8	4	1.9	2200
JK86HSN85	1.8	115	6	0.36	3.8	8.5	4	2.4	2700
JK86HSN120	1.8	155	6	0.44	3.8	13	4	3.6	4000

ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं।

उपयुक्त बिजली आपूर्ति पैरामीटर:


बिजली आपूर्ति मॉडल	इनपुट वोल्टेज	आउटपुट वोल्टेज	शक्ति	वज़न	आकार
एस-300-48	AC110V/220V	DC48V	300W	0.7 किग्रा	21511550mm
एस-1000-48	AC110V/220V	DC48V	1000 वाट	1.5 किलो	24524565mm
एस-360-60	AC110V/220V	DC60V	360W	0.7 किग्रा	21511550mm
एस-1200-60	AC110V/220V	DC60V	1200W	1.5 किलो	24524565mm

बिजली आपूर्ति विशेषताएं:उत्पादों की इस श्रृंखला में मजबूत बहुमुखी प्रतिभा है और इसे विभिन्न प्रकार के उत्पादों जैसे लैंप, निगरानी, ​​​​सुरक्षा, संचार उपकरण आदि पर लागू किया जा सकता है।

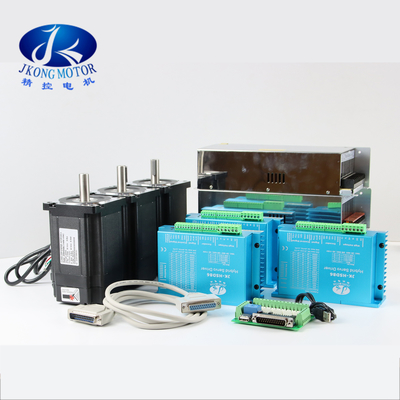

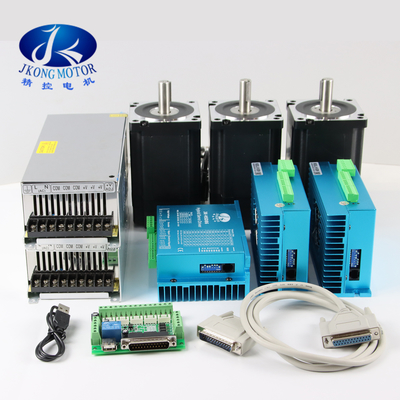

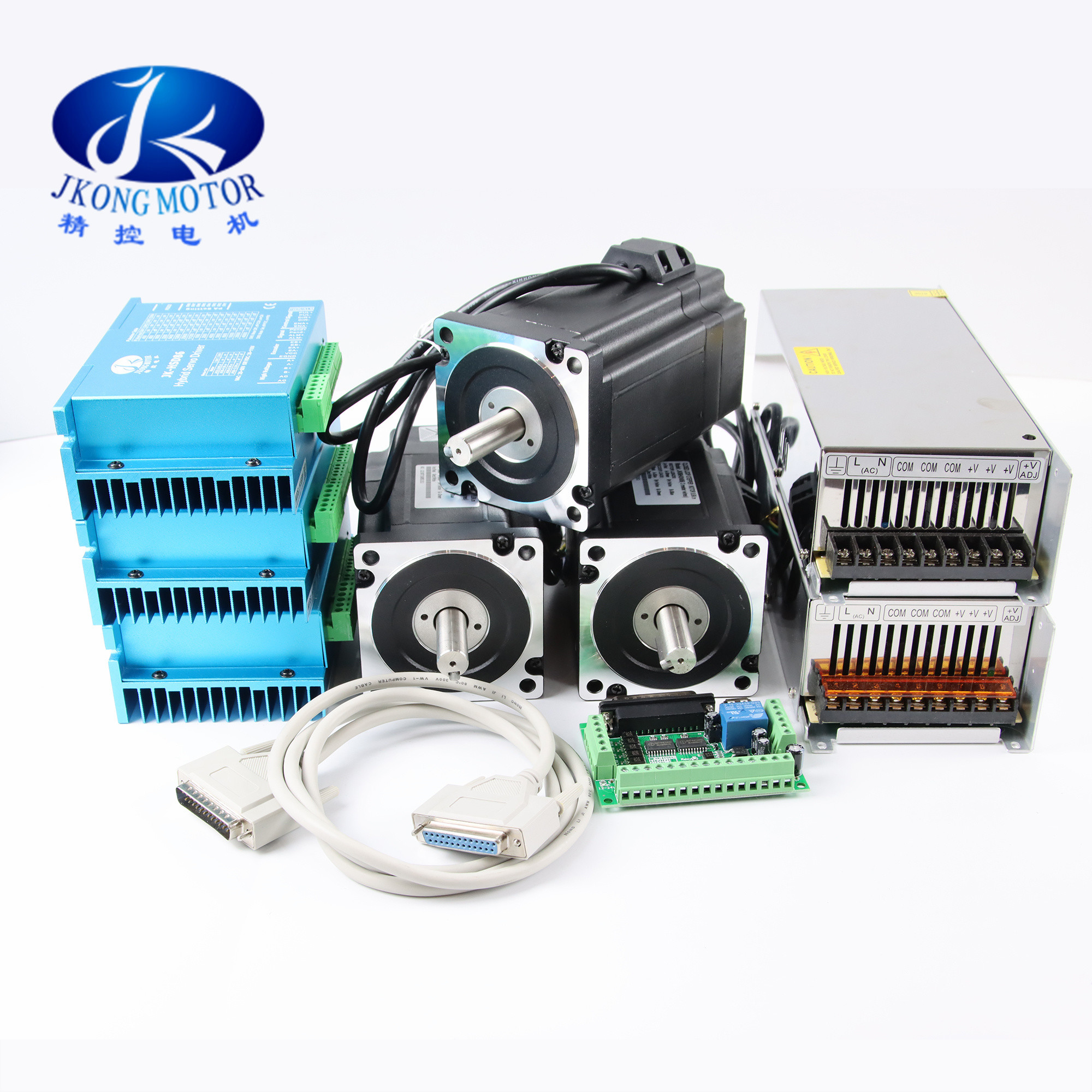

आप प्राप्त कर सकते हैं:1. 3 पीसी नेमा 34 बंद लूप स्टेपर मोटर + 3 पीसी बिजली की आपूर्ति + 3 पीसीएस जेके-एचएसडी 86 चालक + अन्य भागों
2. 3 पीसी नेमा 34 बंद लूप स्टेपर मोटर + 1 पीसी बिजली की आपूर्ति + 3 पीसीएस जेके-एचएसडी 86 चालक + अन्य भागों

नहीं।	आउटपुट वोल्टेज	मोटर मात्रा	आपूर्ति मात्रा	चालक	अन्य
1	48वी	3pcs बंद लूप मोटर	3 पीसी ——300W	3 पीसी —— जेके-एचएसडी 86	बोर्ड + केबल + यूएसबी
2	48वी	3pcs बंद लूप मोटर	1 पीसी ——1000W	3 पीसी —— जेके-एचएसडी 86
3	60V	3pcs बंद लूप मोटर	3 पीसी ——360W	3 पीसी —— जेके-एचएसडी 86
4	60V	3pcs बंद लूप मोटर	1 पीसी ——1200W	3 पीसी —— जेके-एचएसडी 86

मोटर विशेषताएं:

1. कम गर्मी (स्थिर, वर्तमान लगभग शून्य है, कोई गर्मी नहीं)।

2. स्मूथिंग (फीडबैक वेक्टर स्पेस वेक्टर करंट कंट्रोल एल्गोरिथम और वेक्टर स्मूथिंग फ़िल्टरिंग तकनीक पर आधारित)

पारंपरिक स्टेपिंग मोटर परेशान कम आवृत्ति अनुनाद में बहुत अच्छा प्रतिरोध होता है)।

3. लागू उद्योग: डिस्पेंसर / लकड़ी की मशीन / वेल्डिंग मशीन / स्क्रू मशीन / जिपर मशीन / घुमावदार मशीन /

प्लेसमेंट मशीन / पैकेजिंग मशीन / उत्कीर्णन मशीन / लेजर मशीन / एलईडी / इलेक्ट्रॉनिक उपकरण।

4. कुछ मामलों में बड़ा टॉर्क आउटपुट मशीन की जटिलता को आसान बना सकता है।

आवेदन:

JKONGMOTOR के स्टेपर मोटर्स का व्यापक रूप से उत्कीर्णन मशीन, कटिंग प्लॉटर, टेक्सटाइल मशीन, 3D प्रिंटर, चिकित्सा में उपयोग किया जाता है

उपकरण, मंच प्रकाश उपकरण, रोबोट, सीएनसी मशीन, संगीत फव्वारा और अन्य औद्योगिक स्वचालित उपकरण।

मोटर चालक पैरामीटर्स:


विशेषताएं
इनपुट वोल्टेज	24~80VAC/24~110VDC
आउटपुट करेंट	2.4 ~ 7.2 ए (पीक)
पल्स आवृत्ति	0 ~ 100 किलोहर्ट्ज़
सूक्ष्म कदम	16 माइक्रोस्टेप्स
पर्यावरण का उपयोग करना	-5 ~ 50 ℃, धूल से बचें, उच्च तापमान और संक्षारक गैस
भंडारण वातावरण	-20 ~ + 80 ℃, सीधी धूप से बचें

मोटर चालक विशेषताएं:

1, नवीनतम 32-बिट डिजिटल प्रोसेसिंग तकनीक

2, परिवर्तनीय वर्तमान और परिवर्तनीय आवृत्ति रूपांतरण के लिए उन्नत नियंत्रण एल्गोरिदम

3, कम गर्मी उत्पादन, कम मोटर कंपन और स्थिर संचालन

4, अंतर्निहित सूक्ष्म विभाजन

5, सुचारू संचालन और कम शोर

6, एकीकृत पैरामीटर पावर-ऑन ऑटो-ट्यूनिंग functio

7, उपखंड सेटिंग (400 ~ 51200 के भीतर) ओवरकुरेंट, ओवरवॉल्टेज, अंडरवॉल्टेज संरक्षण के साथ

आउटपुट टॉर्क की विशेषता:

1) मोटर का वास्तविक प्रवाह जितना बड़ा होगा, आउटपुट टॉर्क उतना ही अधिक होगा, लेकिन मोटर का कॉपर लॉस (P=I²R) जितना अधिक होगा, मोटर उतनी ही अधिक गर्मी उत्पन्न करेगी;

2) चालक का आपूर्ति वोल्टेज जितना अधिक होगा, मोटर का उच्च गति वाला टॉर्क उतना ही अधिक होगा;

3) यह स्टेपिंग मोटर के पल आवृत्ति विशेषता आरेख से देखा जा सकता है कि उच्च गति मध्यम और निम्न गति टोक़ से छोटी है।

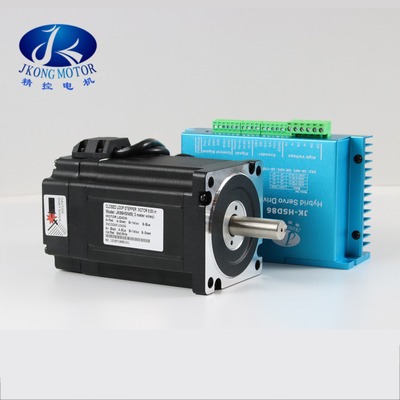

Nema34 155mm DIY हॉबी सीएनसी राउटर किट मजबूत बहुमुखी प्रतिभा 1

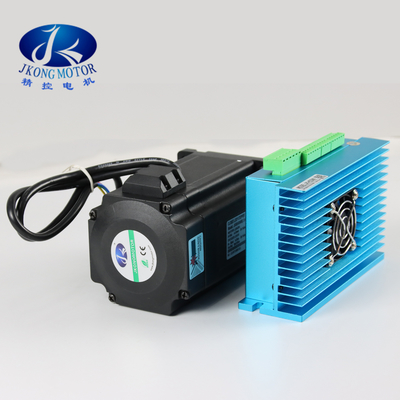

Nema34 155mm DIY हॉबी सीएनसी राउटर किट मजबूत बहुमुखी प्रतिभा 2
