उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
ब्रांड नाम: | Jkongmotor |
प्रमाणन: | CE, ROHS,ISO9001 |
मॉडल संख्या: | JK57BLS03-X013SG10ED |
न्यूनतम आदेश मात्रा: | 3-10PCS |
---|---|
मूल्य: | US $68 - 88.9 / Unit |
पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
आपूर्ति की क्षमता: | 30000 पीसी/माह |
चरण: | 3 चरण | डंडे: | 8 |
---|---|---|---|
वोल्टेज सीमा: | 36वी | कीवर्ड: | मोटर में गियर लगाना |
बिजली उत्पादन: | 138W | मूल्यांकन टोक़: | 0.33 एनएम |
स्पीड: | 4000rpm | सेंसर: | हनीवेल |
गियरबॉक्स अनुपात: | 10:1 | ||
हाई लाइट: | 0.33N.m ब्रशलेस डीसी गियर मोटर,57 मिमी ब्रशलेस डीसी गियर मोटर,Nema23 ब्रशलेस वर्म गियर मोटर |

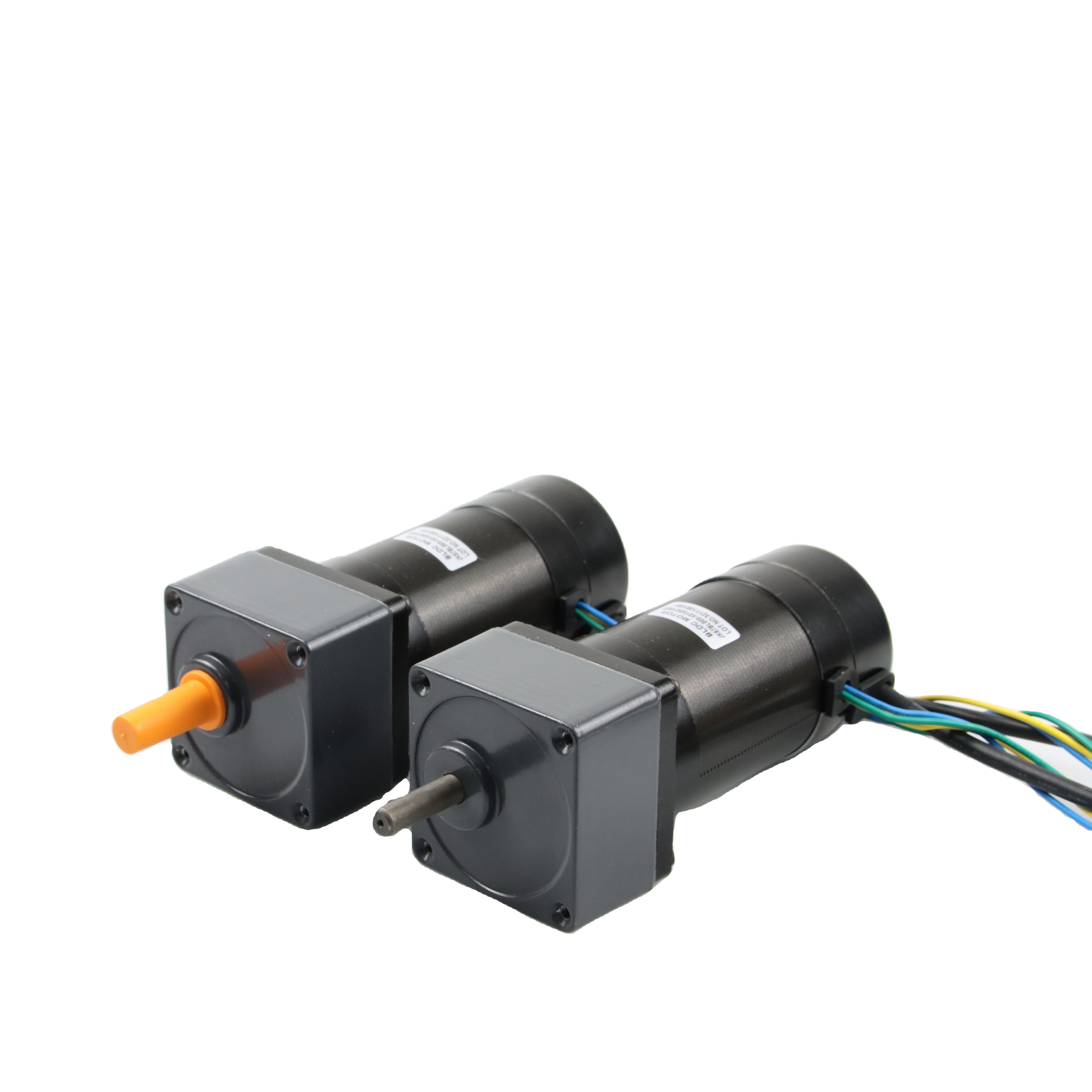

नेमा 23 57mm 36v 138w 4000rpm ब्रशलेस डीसी गियर मोटर
ब्रशलेस मोटर की विशिष्टता:
उत्पाद का नाम: ब्रशलेस डीसी मोटर
चरण की संख्या: 3 चरण
डंडे की संख्या: 4 डंडे / 8 डंडे / 10 डंडे
रेटेड वोल्टेज: 24v /36v /48v /310v
रेटेड गति: 3000rpm / 4000rpm / या अनुकूलित
रेटेड टोक़: अनुकूलित
रेटेड वर्तमान: अनुकूलित
रेटेड पावर: 23w ~ 2500W
उत्पादन श्रेणी | डंडे नं। | रेटेड वोल्टेज | मूल्याँकन की गति | मूल्यांकन टोक़ | मूल्यांकित शक्ति | मोटर की लंबाई |
42 मिमी बीएलडीसी मोटर | 8 | 24वी | 4000rpm | 0.0625 ~ 0.25 एनएम | 26~105w | 41 ~ 100 मिमी |
57 मिमी बीएलडीसी मोटर | 4 | 36v | 4000rpm | 0.055 ~ 0.44 एनएम | 23~184w | 37 ~ 107 मिमी |
60 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.3 ~ 1.2 एनएम | 94~377w | 78 ~ 120 मिमी |
80 मिमी बीएलडीसी मोटर | 4 | 48v | 3000rpm | 0.35 ~ 1.4 एनएम | 110~440w | 78 ~ 138 मिमी |
86 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.35 ~ 2.1 एनएम | 110~660w | 71~138.5mm |
110 मिमी बीएलडीसी मोटर | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173मिमी |
130 मिमी बीएलडीसी मोटर | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190मिमी |
ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। |
विद्युत विशिष्टता: | |||||
प्रतिरूप संख्या। |
इकाई |
नमूना | |||
जेके57बीएलएस01 | जेके57बीएलएस02 | जेके57बीएलएस03 | जेकेबीएलएस04 | ||
चरण की संख्या | चरण | 3 | |||
खम्भों की संख्या | डंडे | 4 | |||
रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | |||
मूल्याँकन की गति | आरपीएम | 4000 | |||
मूल्यांकन टोक़ | एनएम | 0.11 | 0.22 | 0.33 | 0.44 |
मूल्यांकन वर्तमान | एम्प्स | 2 | 3.6 | 5.3 | 6.8 |
मूल्यांकित शक्ति | वू | 46 | 92 | 138 | 184 |
चोटी कंठी | एनएम | 0.33 | 0.66 | 1 | 1.32 |
मौजूदा शिखर | एम्प्स | 6.8 | 11.5 | 15.5 | 20.5 |
वापस ईएमएफ | वी/क्रपीएम | 7.7 | 7.4 | 7.3 | 7.1 |
टोक़ स्थिरांक | एनएम / ए | 0.073 | 0.07 | 0.07 | 0.068 |
रोटर जड़ता | g.cm2 | 75 | 119 | 173 | 230 |
शारीरिक लम्बाई | मिमी | 47 | 67 | 87 | 107 |
वज़न | किलोग्राम | 0.44 | 0.75 | 1 | 1.25 |
सेंसर | हनीवेल | ||||
इन्सुलेशन वर्ग | IP30 | ||||
सुरक्षा का स्तर | -25 ~ + 70 ℃ | ||||
भंडारण तापमान | -15 ~ + 50 ℃ | ||||
परिचालन तापमान | 85% आरएच或以下(无结露)<= 85% आरएच | ||||
काम का माहौल | कोई सीधी धूप, गैर-संक्षारक गैस, ज्वलनशील गैस, तेल धुंध, कोई धूल नहीं। | ||||
ऊंचाई | 1000 मीटर या उससे कम | ||||
ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। | |||||
JKBLD300 JKBLD750 ब्रशलेस डीसी मोटर चालक | |||||
पर्यावरण तापमान |
जेकेबीएलडी300 | जेकेबीएलडी750 | |||
-10 ℃ ~ 50 ℃ | -10 ℃ ~ 50 ℃ | ||||
इनपुट वोल्टेज | +18वी~ +50वी | +18वी~ +50वी | |||
आउटपुट करेंट |
15ए~35ए | 25ए ~ 45ए | |||
उपयुक्त मोटर गति | 0 ~ 20000 आरपीएम | 0 ~ 20000 आरपीएम | |||
हॉल सेंसर वोल्टेज | 4.5 वी ~ 5.5 वी | 4.5 वी ~ 5.5 वी | |||
बाहरी पोटेंशियोमीटर | 10KΩ | 10KΩ | |||
समर्थन मोटर | ब्रशलेस डीसी मोटर 300w . से कम | ब्रशलेस डीसी मोटर 750w . से कम | |||
जेकेबीएलडी300ब्रशलेस डीसी ड्राइवर निम्नलिखित तीन-चरण साइन वेव पावर के अनुरूप है 300W ब्रशलेस डीसी मोटर गति विनियमन है, एक बाहरी पोटेंशियोमीटर नियंत्रण, बाहरी एनालॉग वोल्टेज नियंत्रण, पीसी (जैसे पीएलसी, एससीएम) पीडब्लूएम गति विनियमन, और अन्य कार्य प्रदान कर सकता है।एक ही समय में ड्राइव में बड़ा स्टार्टिंग टॉर्क, क्विक स्टार्ट और ब्रेक, और पॉजिटिव और नेगेटिव स्विचिंग, मैनुअल और ऑटोमैटिक कंट्रोल का संयोजन होता है। | |||||
जेकेबीएलडी750ब्रशलेस डीसी ड्राइवर निम्नलिखित 3 चरण साइन वेव पावर और 48VDC 750W ब्रशलेस डीसी मोटर गति विनियमन के अनुरूप है, एक बाहरी पोटेंशियोमीटर नियंत्रण, बाहरी एनालॉग वोल्टेज नियंत्रण, पीसी (जैसे पीएलसी, एससीएम) पीडब्लूएम गति विनियमन, और अन्य कार्य प्रदान कर सकता है।एक ही समय में ड्राइव में बड़ा स्टार्टिंग टॉर्क, क्विक स्टार्ट और ब्रेक, और पॉजिटिव और नेगेटिव स्विचिंग, मैनुअल और ऑटोमैटिक कंट्रोल का संयोजन होता है। |
ब्रशलेस डीसी मोटर का विवरण:
42BLS मोटर का आरेखण:
अक्सर पूछे जाने वाले प्रश्न (क्यू = प्रश्न, ए = उत्तर)
प्रश्न: आपके मुख्य उत्पाद क्या हैं?
ए: हम वर्तमान में स्टेपर मोटर्स, ब्रशलेस डीसी मोटर्स, ब्रश डीसी मोटर्स, स्पिंडल मोटर, एसी मोटर्स और ड्राइवर इत्यादि का उत्पादन करते हैं। आप हमारी वेबसाइट पर उपरोक्त मोटरों के विनिर्देशों की जांच कर सकते हैं और आप हमें अपने विनिर्देश के अनुसार आवश्यक मोटरों की सिफारिश करने के लिए ईमेल कर सकते हैं।
प्रश्न: उपयुक्त मोटर का चयन कैसे करें?
ए: यदि आपके पास हमें दिखाने के लिए मोटर चित्र या चित्र हैं, या आपके पास वोल्टेज, गति, टोक़, मोटर आकार, मोटर के कार्य मोड, आवश्यक जीवन समय और शोर स्तर आदि जैसे विस्तृत चश्मा हैं, तो कृपया हमें बताने में संकोच न करें , तो हम आपके अनुरोध के अनुसार उपयुक्त मोटर की सिफारिश कर सकते हैं।
प्रश्न: क्या आपके पास अपने मानक मोटर्स के लिए अनुकूलित सेवा है?
ए: हां, हम वोल्टेज, गति, टोक़ और शाफ्ट आकार / आकार के लिए आपके अनुरोध के अनुसार अनुकूलित कर सकते हैं।
प्रश्न: क्या मेरे पास पहले परीक्षण के लिए नमूने हो सकते हैं?
ए: हाँ, निश्चित रूप से आप कर सकते हैं।आवश्यक मोटर स्पेक्स की पुष्टि के बाद, हम नमूने के लिए एक प्रोफार्मा चालान उद्धृत करेंगे और प्रदान करेंगे।
प्रश्न: आप मोटर की गुणवत्ता कैसे सुनिश्चित करते हैं?
ए: हमारे पास अपनी निरीक्षण प्रक्रियाएं हैं: आने वाली सामग्रियों के लिए, हमने आने वाली सामग्री को सुनिश्चित करने के लिए नमूना और ड्राइंग पर हस्ताक्षर किए हैं;उत्पादन प्रक्रिया के लिए, हमारे पास प्रक्रिया में दौरा निरीक्षण और शिपिंग से पहले योग्य उत्पादों को सुनिश्चित करने के लिए अंतिम निरीक्षण है।
