उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
ब्रांड नाम: | Jkongmotor |
प्रमाणन: | CE, Rohs, ISO,Reach... |
मॉडल संख्या: | नेमा 17 इंटीग्रेटेड स्टेपर मोटर |
न्यूनतम आदेश मात्रा: | 3-10PCS |
---|---|
पैकेजिंग विवरण: | निर्यात दफ़्ती के साथ नमूना। फूस के साथ बड़ी मात्रा |
प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
आपूर्ति की क्षमता: | 100000 पीसी / माह |
नाम: | एकीकृत एन्कोडर के साथ स्टेपर मोटर | मोटर प्रकार: | 3 डी प्रिंटर के लिए एकीकृत स्टेपर मोटर |
---|---|---|---|
मॉडल का नाम: | एसटीएम इंटीग्रेटेड स्टेपर्स | रेटेड वोल्टेज: | 36वी |
वर्तमान: | 1 क | टोर्क पकड़ना: | 0.48NM |
शारीरिक लम्बाई: | 47 मिमी | शाफ़्ट: | 5 मिमी |
प्रयोग: | पीसीबी से संबंधित उपकरणों में प्रिंटिंग, एओआई, पैनल बॉन्डिंग, ट्रांसफर उपकरण आदि; | ||
हाई लाइट: | इंटीग्रेटेड स्टेपर मोटर्स 1.8 डिग्री,कैनोपेन सीआईए 402 नेमा 17 इंटीग्रेटेड स्टेपर मोटर,1.8 डिग्री स्टेपर मोटर इंटीग्रेटेड एनकोडर के साथ |

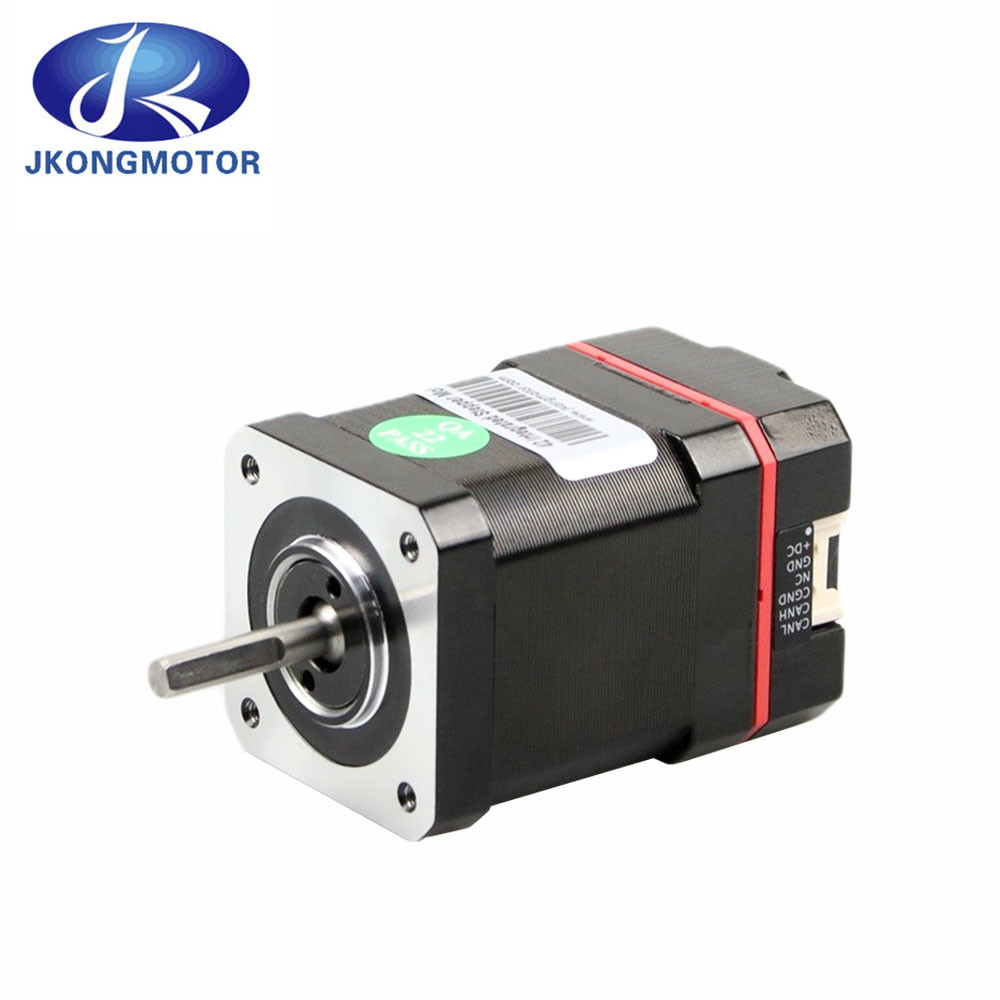

आरएस 485 कैनोपेन 0.48 एनएम / 0.72 एनएम नेमा 17 ड्राइवर के साथ एकीकृत बंद लूप स्टेपर मोटर 47/60 मिमी समर्थन मानक कैनोपेन सीआईए 402
इंटीग्रेटेड स्टेपर मोटर्स।इंटीग्रेटेड स्टेपर मोटर्स फ्यूज स्टेप मोटर प्लस ड्राइव और कंट्रोल कंपोनेंट्स को सिंगल डिवाइस में बदल देता है।एकीकृत स्टेपर एक अंतरिक्ष-बचत डिज़ाइन प्रदान करते हैं जो तारों को कम करता है और अलग मोटर और ड्राइव घटकों पर लागत बचाता है।
एसटीएम एक ड्राइव+मोटर+कंट्रोल यूनिट है, जो स्टेप मोटर, ड्राइव और कंट्रोलर तकनीकों को एक ही डिवाइस में जोड़ती है, जो पारंपरिक मोटर और ड्राइव समाधानों पर अंतरिक्ष, वायरिंग और लागत पर बचत की पेशकश करती है।"एस" मॉडल सी कमांड लैंग्वेज (एससीएल) का उपयोग करके चरण और दिशा, एनालॉग इनपुट, जॉयस्टिक नियंत्रण और होस्ट कमांड जैसे नियंत्रण विकल्प प्रदान करते हैं।एससीएल पीसी या पीएलसी जैसे होस्ट डिवाइस से भेजे गए सीरियल कमांड के माध्यम से नियंत्रण की अनुमति देता है।यह उपयोगकर्ता को होस्ट सीरियल डिवाइस के माध्यम से वास्तविक समय में विभिन्न प्रकार की गति, I/O, और सिस्टम स्थिति कार्यों को करने की अनुमति देता है।
1. 42 मिमी हाइब्रिड नेमा 17 इंटीग्रेटेड स्टेपर मोटर जनरल विशिष्टता:
नाम | एकीकृत एन्कोडर के साथ स्टेपर मोटर |
नमूना | 3 डी प्रिंटर के लिए एकीकृत स्टेपर मोटर |
मोटर प्रकार | एसटीएम इंटीग्रेटेड स्टेपर्स |
रेटेड वोल्टेज | 21 वी ~ 36 वी |
टोर्क पकड़ना | 0.48Nm / 0.72Nm |
चरण कोण | 1.8 डिग्री |
मौजूदा | 0.8A ~ 2.0A |
शाफ़्ट | 5 मिमी डी-कट दस्ता |
समर्थन नियंत्रण | कैनोपेन सीआईए402 |
प्रयोग | पीसीबी से संबंधित उपकरणों में प्रिंटिंग, एओआई, पैनल बॉन्डिंग, ट्रांसफर उपकरण आदि; |
2, की विशेषताएंएकीकृत स्टेपर मोटर नियंत्रक चालक:
1): 32-बिट डीएसपी तकनीक की एक नई पीढ़ी।
2): समर्थन मानक CANopen CiA402 प्रोटोकॉल।
3): 4-वे इनपुट फंक्शन टर्मिनल, 2-वे आउटपुट फंक्शन टर्मिनल।
4): टोक़ क्षय कम हो गया है, और गति 3000rpm तक पहुंच सकती है।
5): आसान निगरानी और नियंत्रण के लिए अंतर्निहित अलार्म आउटपुट।
6): बुद्धिमानी से वर्तमान को समायोजित करें, कंपन, शोर और गर्मी को कम करें, और दक्षता में 35% की वृद्धि करें।
7): वोल्टेज रेंज: DC24 ~ 36V।
8): 16 समायोज्य उपखंड, डिफ़ॉल्ट 1000pulse/r है।
9): उत्कृष्ट उच्च गति और कठोरता, सर्वो और स्टेपर का सही एकीकरण।
10): ओवरवॉल्टेज, अंडरवॉल्टेज, ओवरकुरेंट और अन्य सुरक्षा कार्यों के साथ।
11): ड्राइव मोटर के साथ एकीकृत डिजाइन।आसान स्थापना, छोटे पदचिह्न और सरल तारों।
3, का आवेदनएकीकृत ड्राइव स्टेपर मोटर:
पीसीबी से संबंधित उपकरणों में प्रिंटिंग, एओआई, पैनल बॉन्डिंग, ट्रांसफर उपकरण आदि;कैमरा से संबंधित उपकरण जैसे कैमरा और फिंगरप्रिंट;पैकेजिंग में सॉलिड क्रिस्टल मशीन, वायर बॉन्डिंग मशीन, डिस्पेंसिंग मशीन, बीम स्प्लिटर और पैकेज टेप मशीन।
4, सामान्य विशिष्टताएकीकृत कदम सर्वो मोटर:
विनिर्देश | ISM42-C सीरीज | |||
इकाई | न्यूनतम | ठेठ | ज्यादा से ज्यादा | |
आउटपुट करेंट | ए | 0.8 ~ 2.0 | - | 2 |
इनपुट वोल्टेज | ग्राम रक्षा समिति | 24 | 24 | 36 |
रेटेड इनपुट वर्तमान | एमए | 10 | 10 | 50 |
रेटेड इनपुट वोल्टेज | वी | - | 24 | 24 |
पल्स आवृत्ति | kHz | 0 | - | 200 |
इन्सुलेशन प्रतिरोध | म | 100 | - | - |
5, तकनीकी डेटा:
तकनीकी डेटा | |||
नाम | इकाई | ISM42-C1 | ISM42-C2 |
अवस्था | अवस्था | 2 | 2 |
रेटेड वोल्टेज | वी (डीसी) | 21~36 | 24~36 |
आउटपुट करेंट | ए | 0.8 ~ 2.0 | 0.8 ~ 2.0 |
टोर्क पकड़ना | एनएम | 0.48 | 0.72 |
मोटर की लंबाई | मिमी | 47 | 60 |
वज़न | किलोग्राम | 0.5 | 0.65 |
इन्सुलेशन ग्रेड | - | बी | बी |
परिचालन तापमान | ℃ | 0~55 | 0~55 |
6, टर्मिनल विवरण:
टर्मिनल विवरण | |||
नत्थी करना | समारोह | टिप्पणी | इंटरफ़ेस योजनाबद्ध |
पीडब्लूआर | पावर संकेतक | संकेतक पर पावर | |
एएलएम | अलार्म संकेतक | अलार्म मछली पकड़ने का संकेतक | |
X0-X3 | 4 इनपुट टर्मिनल | इनपुट / आउटपुट टर्मिनल, सिग्नल पावर सप्लाई 24V, एनपीएन और पीएनपी दो वायरिंग मोड का समर्थन, टर्मिनल फ़ंक्शन सॉफ़्टवेयर संशोधन का समर्थन करता है | |
एक्सकॉम | इनपुट सामान्य | ||
Y0-Y1 | 2 आउटपुट टर्मिनल | ||
YCOM | आउटपुट सामान्य | ||
कैनह | संचार टर्मिनल | CANH संचार केबल | |
क्या मैं यह कर सकता हूं | संचार टर्मिनल | कैनल संचार केबल | |
+डीसी | पावर इनपुट सकारात्मक टर्मिनल | DC24 ~ 36V | |
जीएनडी | पावर इनपुट नकारात्मक टर्मिनल |
7, इनपुट / आउटपुट टर्मिनल:
इनपुट / आउटपुट टर्मिनल: | ||
नत्थी करना | नाम | समारोह |
X 0 | इनपुट टर्मिनल | इनपुट / आउटपुट टर्मिनल, सिग्नल पावर सप्लाई 24V, एनपीएन और पीएनपी दो वायरिंग मोड का समर्थन, टर्मिनल फ़ंक्शन सॉफ़्टवेयर संशोधन का समर्थन करता है |
X1 | ||
X2 | ||
X3 | ||
एक्सकॉम | आम इनपुट टर्मिनल | |
Y0 | आउटपुट टर्मिनल | आउटपुट टर्मिनल, अधिकतम ड्राइविंग वर्तमान 50mA है, टर्मिनल फ़ंक्शन सॉफ़्टवेयर संशोधन का समर्थन करता है |
Y1 | ||
YCOM | सामान्य आउटपुट टर्मिनल |
8, डुबकी स्विच सेटिंग्स:
डीआईपी स्विच सेटिंग्स: | ||
नत्थी करना | संकेत | समारोह |
1 | SW1 | SW1: टर्मिनल प्रतिरोध |
2 | SW2 | SW2-5: पता सेटिंग |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, पावर पोर्ट सेटिंग:
पावर पोर्ट सेटिंग: | ||
नत्थी करना | नाम | समारोह |
क्या मैं यह कर सकता हूं | संचार बंदरगाह | कैनल कैन संचार लाइन |
कैनह | ||
सीजीएनडी | संचार पता | संचार लाइन कर सकते हैं |
एनसी | ||
जीएनडी | पावर पोर्ट | डीसी: 24V ~ 36V |
+डीसी |
10, अलार्म रिलीज:
अलार्म रिलीज: | |||
एरर कोड | त्रुटि जानकारी | एएलएम चेतावनी प्रकाश | रीसेट किया जा रहा |
त्रुटि 1: (0x01) | ओवरकुरेंट या चरण-दर-चरण शॉर्ट सर्किट | पावर-डाउन रीसेट | |
त्रुटि 2: (0x02) | बिजली आपूर्ति वोल्टेज बहुत अधिक है | लॉक / ऑटो रीसेट | |
त्रुटि 3: (0x03) | बिजली आपूर्ति वोल्टेज बहुत कम है | लॉक / ऑटो रीसेट | |
त्रुटि5: (0x05) | अत्याचार से बाहर | पावर-डाउन रीसेट |
11, पर्यावरण का प्रयोग करें:
पर्यावरण का प्रयोग करें: | ||
शीतलन विधि | हीट सिंक कूलिंग | |
पर्यावरण का प्रयोग करें: | पर्यावरण का प्रयोग करें | जहां तक संभव हो अन्य ताप उपकरणों से दूर रहें, धूल, तेल धुंध, संक्षारक गैस, मजबूत कंपन स्थानों से बचें, ज्वलनशील गैस और प्रवाहकीय धूल को प्रतिबंधित करें |
तापमान | 0 ℃ ~ 50 ℃ | |
नमी | 40 ~ 90% आरएच (कोई संक्षेपण नहीं) | |
झटका | 10 ~ 55 हर्ट्ज / 0.15 मिमी | |
भंडारण तापमान | -20 ℃ ~ + 80 ℃ |
12, उत्पाद आयाम: (इकाई = मिमी)
13, अनुकूलित डिजाइन:
यदि यह मोटर आपके अनुरोध से मेल नहीं खाती है।कृपया हमारे साथ संपर्क करने में संकोच न करें, हम अनुकूलित शाफ्ट / घुमावदार / बढ़ते निकला हुआ किनारा / केबल / कनेक्टर / एन्कोडर / ब्रेक / गियरबॉक्स और अन्य बना सकते हैं।हम एक मोटर डिजाइन करने के लिए आपके और आपकी टीम के साथ कंधे से कंधा मिलाकर काम करेंगे जो आपके आवेदन की सटीक जरूरतों को पूरा करेगी।सभी इंजीनियरिंग और सहायता घर में की जाती है।
14, अनुकूलित दस्ता प्रकार:
