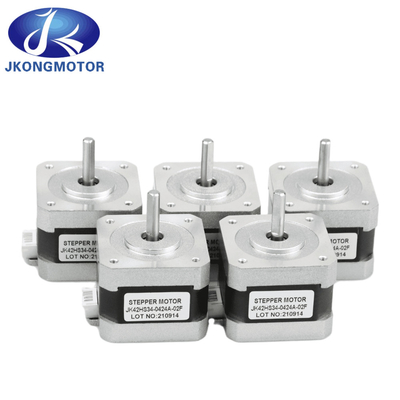

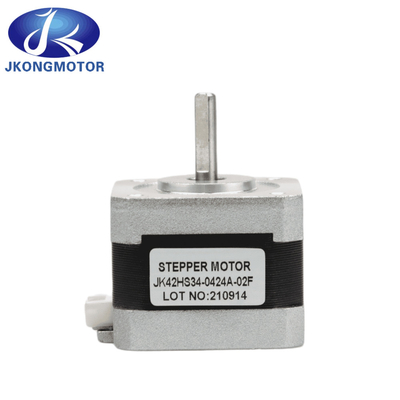

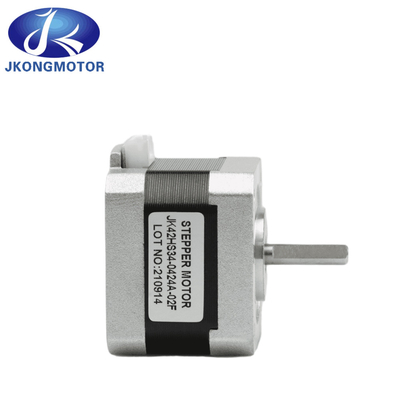

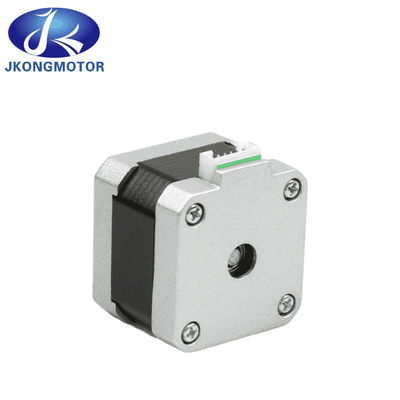

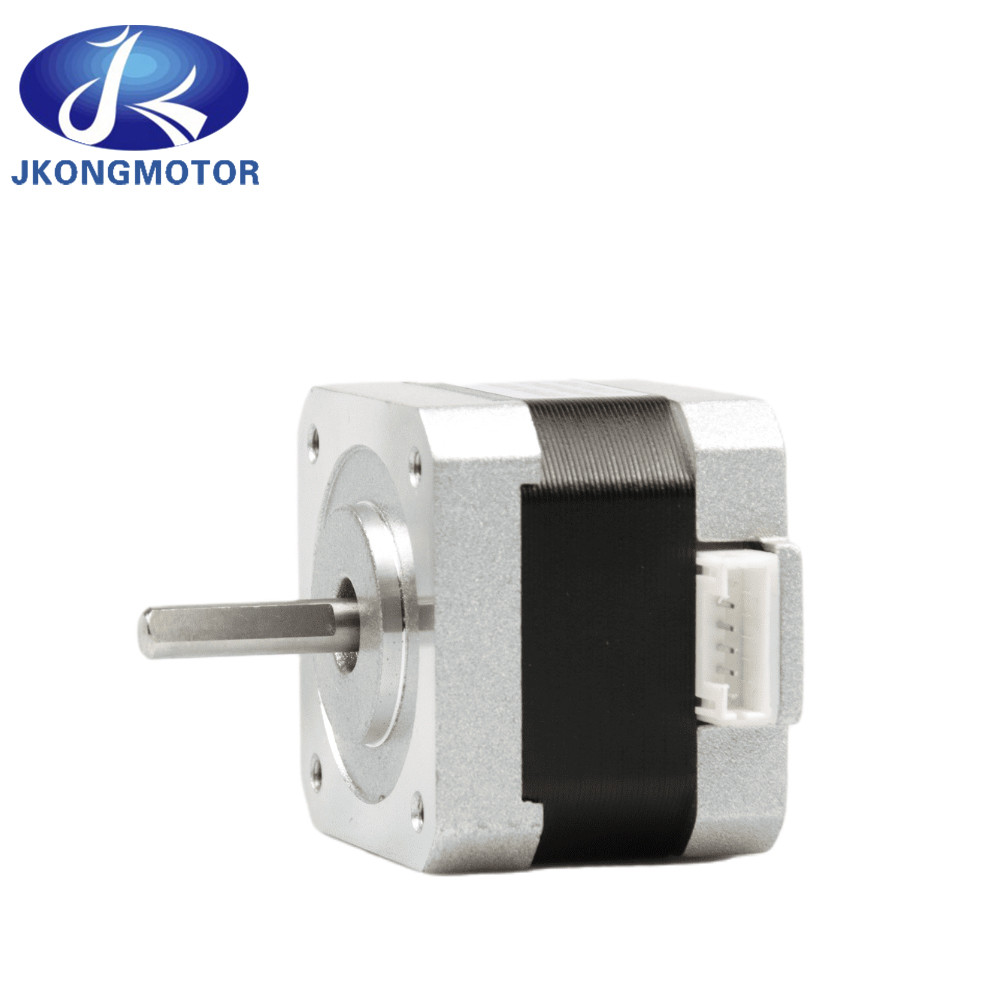

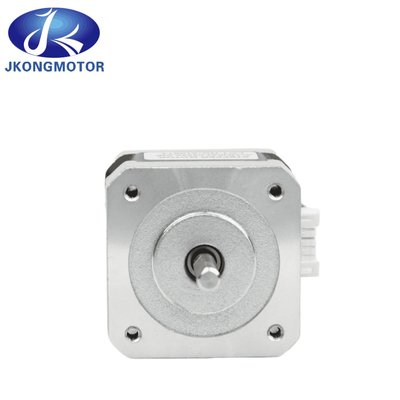

1.8 ग्रेड 2 फेज NEMA17 42Mm मोटर स्टेपर / Sm42ht33-1334 JK42HS34-0424A

1.8 2 चरण NEMA17 42Mm मोटर स्टेपर/Sm42ht33-1334 JK42HS34-0424A


1सामान्य विनिर्देश:

• कदम कोणः 1.8°
• चरण कोण सटीकताः ± 5% ((पूर्ण चरण, बिना भार के)
• प्रतिरोध सटीकताः ±10%
• प्रेरण सटीकताः ±20%
• तापमान वृद्धिः 80°Cmax
• परिवेश का तापमान: -20°C~+50°C
• इन्सुलेशन प्रतिरोध: 100 एमओएम मिनट ,500 वीडीसी
• डायलेक्ट्रिक शक्तिः 500VAC 1 मिनट के लिए
• शाफ्ट रेडियल प्लेः 0.02Max. (450g-लोड)
• शाफ्ट अक्षीय खेलः 0.08Max. (450g-लोड)
• अधिकतम रेडियल बलः 28N (फ्लैंज से 20 मिमी)
• अधिकतम अक्षीय बलः 10N

2. Nईएमए 11 स्टेपर मोटरविद्युत विनिर्देश:

संगत स्टेपर मोटर ड्राइवरःJK0220


3.उच्च आरपीएम स्टेपर मोटरआयामः (इकाई=मिमी)

लाभ

• नियंत्रण के लिए कम लागत प्राप्त
• स्टार्टअप और कम गति पर उच्च टोक़
• कठोरता
• निर्माण की सरलता
• एक खुले पाश नियंत्रण प्रणाली में काम कर सकते हैं
• कम रखरखाव
• रुकने या फिसलने की संभावना कम
• किसी भी वातावरण में काम करेगा
• इसका प्रयोग रोबोटिक्स में व्यापक स्तर पर किया जा सकता है।
• उच्च विश्वसनीयता
• मोटर का घूर्णन कोण इनपुट पल्स के आनुपातिक होता है।
• मोटर में पूर्ण टोक़ है (यदि घुमावों को ऊर्जा दी जाती है)
• सटीक स्थिति और आंदोलन की दोहरावशीलता क्योंकि अच्छे स्टेपर मोटर्स में एक चरण की सटीकता 3 से 5% होती है और यह त्रुटि एक चरण से दूसरे चरण तक संचयी नहीं होती है।
• स्टार्ट/स्टॉप/रिवर्स करने पर उत्कृष्ट प्रतिक्रिया।
• बहुत विश्वसनीय क्योंकि मोटर में कोई संपर्क ब्रश नहीं है। इसलिए, मोटर का जीवन बस असर के जीवन पर निर्भर करता है।
• डिजिटल इनपुट पल्स पर मोटर्स की प्रतिक्रिया ओपन-लूप नियंत्रण प्रदान करती है, जिससे मोटर को नियंत्रित करना सरल और कम महंगा हो जाता है।
• बहुत कम गति वाले सिंक्रोनस रोटेशन को उस भार के साथ प्राप्त करना संभव है जो सीधे शाफ्ट से जुड़ा हुआ है।
• घूर्णन गति की एक विस्तृत श्रृंखला का एहसास किया जा सकता है क्योंकि गति इनपुट पल्स की आवृत्ति के आनुपातिक है।

आवेदन

कम्प्यूटर नियंत्रित स्टेपर मोटर्स एक प्रकार की गति-नियंत्रण स्थिति निर्धारण प्रणाली है।वे आम तौर पर एक खुले पाश प्रणाली के हिस्से के रूप में डिजिटल रूप से नियंत्रित होते हैं जो धारण या स्थिति अनुप्रयोगों में उपयोग के लिए होते हैं.

लेजर और ऑप्टिक्स के क्षेत्र में इनका उपयोग अक्सर सटीक स्थिति निर्धारण उपकरण जैसे रैखिक एक्ट्यूएटर, रैखिक चरण, घूर्णन चरण, गोनिओमीटर और दर्पण माउंट में किया जाता है।अन्य उपयोग पैकेजिंग मशीनरी में हैं, और द्रव नियंत्रण प्रणालियों के लिए वाल्व पायलट चरणों की स्थिति।

व्यावसायिक रूप से, स्टेपर मोटर्स का उपयोग फ्लॉपी डिस्क ड्राइव, फ्लैटबेड स्कैनर, कंप्यूटर प्रिंटर, प्लॉटर, स्लॉट मशीन, इमेज स्कैनर, कॉम्पैक्ट डिस्क ड्राइव, बुद्धिमान प्रकाश व्यवस्था, कैमरा लेंस,सीएनसी मशीनें और, हाल ही में, 3 डी प्रिंटर में।
