| उत्पत्ति के प्लेस: | जियांगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | 6 लीड सर्वो एक्ट्यूएटर मोटर |
| न्यूनतम आदेश मात्रा: | 10pcs |
|---|---|
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी/माह |
| प्रकार: | 6 लीड सर्वो एक्ट्यूएटर मोटर | स्टेपर कोण: | 1.8 ड्रेगी |
|---|---|---|---|
| एमओक्यू: | 10pcs | आकार: | नेमा 8 11 14 17 23 24 34 42 52 रैखिक स्टेपर मोटर |
| टोर्क पकड़ना: | अनुकूलित | मोटर व्यास: | 20 से 130 मिमी |
| मोटर की लंबाई: | अनुकूलित | प्रयोग: | एक्ट्यूएटर, तरल पैकेजिंग मशीन |
| संबंधित भाग: | गियरबॉक्स / ब्रेक / एन्कोडर / एकीकृत सर्वो मोटर | ||
| प्रमुखता देना: | Nema23 रैखिक एक्ट्यूएटर,23N21 रैखिक एक्ट्यूएटर,सीएनसी मशीन रैखिक एक्ट्यूएटर |
||
एक एक्ट्यूएटर एक सरल उपकरण है जो बिना किसी आदेश के कार्य को पूरा नहीं कर सकता है, और एक सर्वो एक्ट्यूएटर 'स्मार्ट' है क्योंकि यह एक इनपुट सिग्नल को स्वीकार कर सकता है और उस स्थिति में अपने आप जा सकता है।यह वास्तव में काफी सरल है, लेकिन यह अंतर कुछ कारण हो सकता है।
जबकि 12 वीडीसी रैखिक एक्ट्यूएटर आदर्श हैं और घर, कार्यालय और औद्योगिक स्वचालन में हल्के भार को स्थानांतरित करने के साथ अधिक आम हैं,24 वोल्ट विद्युत एक्ट्यूएटर अक्सर कम वर्तमान खींचते हुए उच्च शक्ति रेटिंग या तेज गति के साथ निर्मित होते हैं.
सरल चुंबकीय गुणों और कोई यांत्रिक रूपांतरण के कारण, एक रैखिक मोटर सटीक और तेजी से रैखिक बल प्रदान करता है।यांत्रिक रूपांतरण की भागीदारी के कारण काफी जटिल कार्यक्षमता और, सबसे महत्वपूर्ण बात, प्रक्रिया में कई चरणों की शुरूआत।

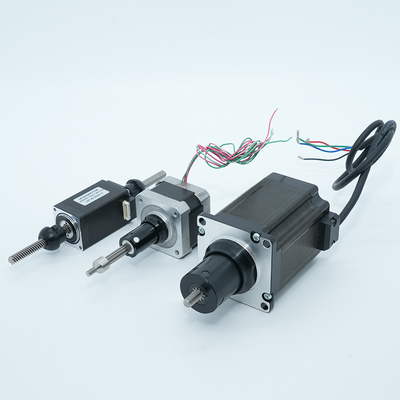

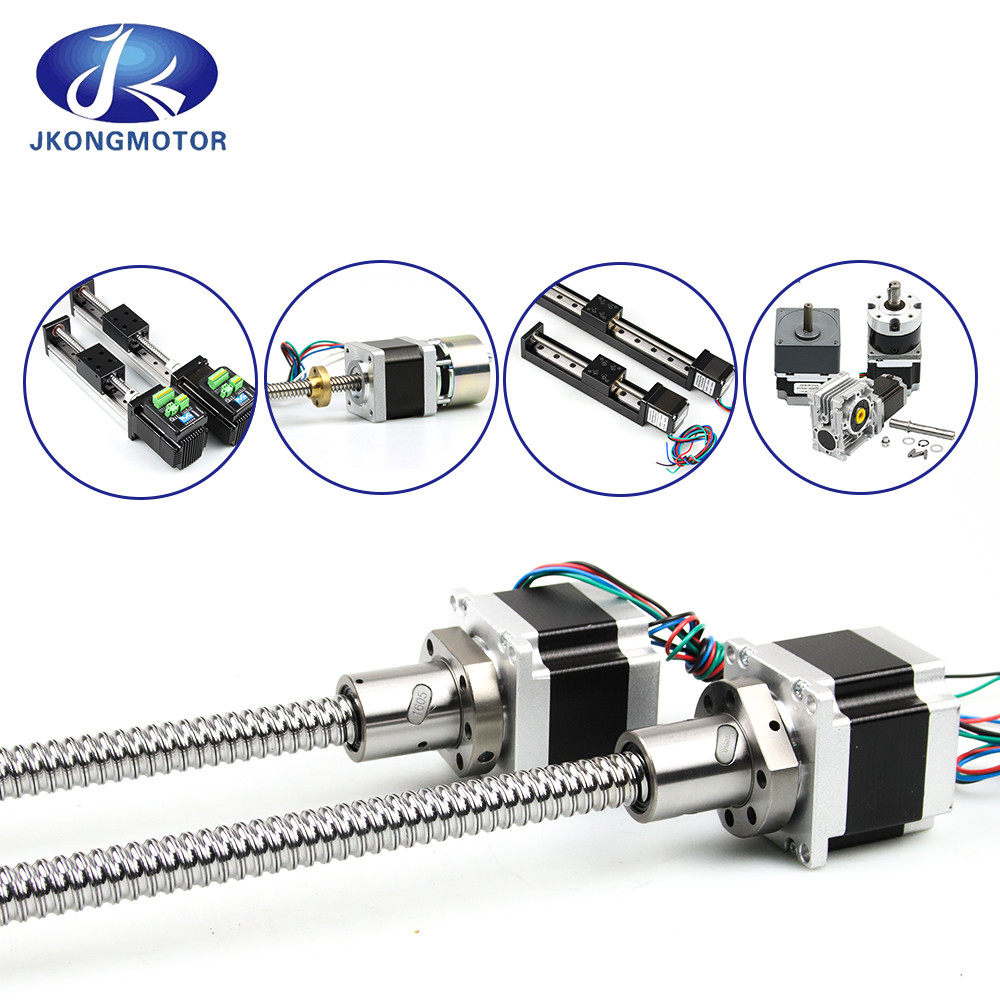

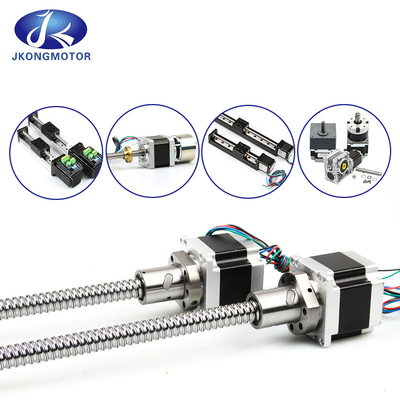

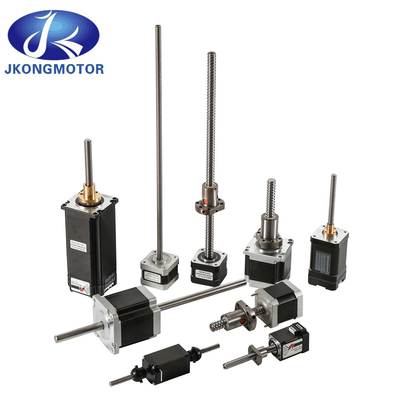

Jkongmotor द्वारा चार प्रकार के रैखिक स्टेपर मोटर्स हैंः बाहरी ड्राइव रैखिक स्टेपर मोटर्स (टी-प्रकार के लीड स्क्रू और बॉल स्क्रू सहित),कैप्टिव रैखिक स्टेपर मोटर और गैर-कैप्टिव रैखिक स्टेपर मोटर, और कनेक्टर, गियरबॉक्स, एन्कोडर, ब्रेक या एकीकृत ड्राइवर वैकल्पिक हैं।
विशेषताएं:

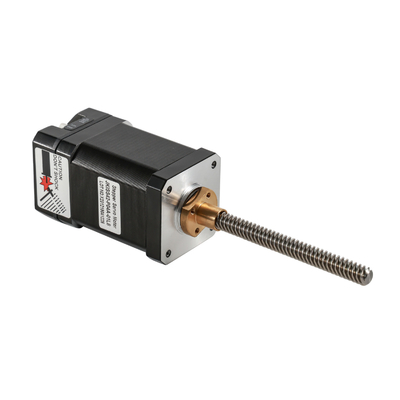

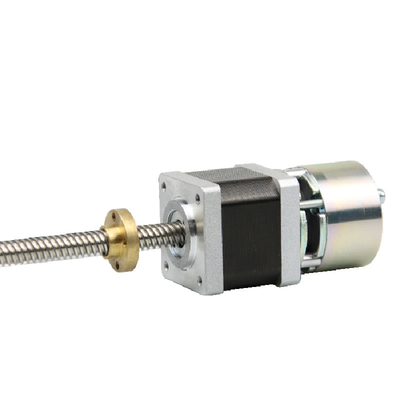

उत्पाद का नाम: Jkongmotor लीड स्क्रू के साथ रैखिक स्टेपर मोटर

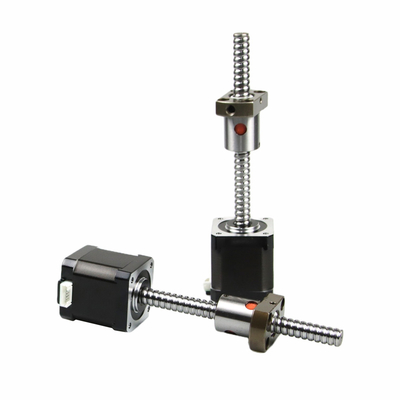

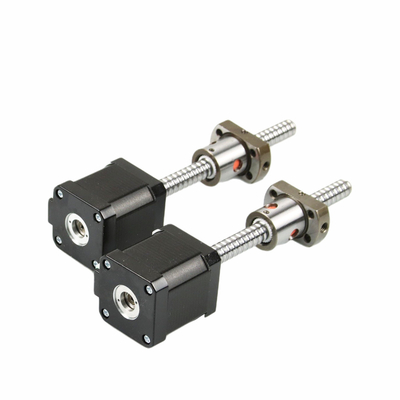

प्रकारः बॉल स्क्रू स्टेपर मोटर / बाहरी रैखिक स्टेपर मोटर / गैर-कैप्टिव रैखिक स्टेपर मोटर / कैप्टिव रैखिक स्टेपर मोटर
आकारः नेमा 8 / 11 / 14 / 16 / 17 / 23 / 24 / 34 स्टेपिंग मोटर
अग्रणी संख्याः 4अग्रणी
उत्पाद प्रकारः 2 चरण हाइब्रिड स्टेपिंग मोटर
अनुकूलित भागोंः कनेक्टर, गियरबॉक्स, एन्कोडर, ब्रेक, एकीकृत ड्राइवर...
Jkongmotor के पास उद्योग में माइक्रो मोटर उत्पादन लाइनों की एक विस्तृत श्रृंखला है, जिसमें स्टेपर मोटर, डीसी सर्वो मोटर, एसी मोटर, ब्रशलेस मोटर, प्लैनेटरी गियर मोटर, प्लैनेटरी गियरबॉक्स आदि शामिल हैं।तकनीकी नवाचार और अनुकूलन के माध्यम से, हम आपको उत्कृष्ट अनुप्रयोग प्रणाली बनाने में मदद करते हैं और विभिन्न औद्योगिक स्वचालन स्थितियों के लिए लचीले समाधान प्रदान करते हैं।
नेमा 8 स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | मास |
| (°) | (L) mm | ए | ओ | एमएच | जी.सी.एम. | नहीं. | किलो | |
| JK20HS30-0604 | 1.8 | 30 | 0.6 | 18 | 3.2 | 180 | 4 | 0.06 |
| JK20HS33-0604 | 1.8 | 33 | 0.6 | 6.5 | 1.7 | 200 | 4 | 0.07 |
| JK20HS38-0604 | 1.8 | 38 | 0.6 | 10 | 5.5 | 300 | 4 | 0.08 |
| JK20HS42-0804 | 1.8 | 42 | 0.8 | 5.4 | 1.5 | 400 | 4 | 0.09 |
नेमा 11 स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | जी.सी.एम. | नहीं. | g.cm2 | किलो | |
| JK28HS32-0674 | 1.8 | 32 | 0.67 | 5.6 | 3.4 | 600 | 4 | 9 | 0.11 |
| JK28HS32-0956 | 1.8 | 32 | 0.95 | 2.8 | 0.8 | 430 | 6 | 9 | 0.11 |
| JK28HS45-0956 | 1.8 | 45 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JK28HS45-0674 | 1.8 | 45 | 0.67 | 6.8 | 4.9 | 950 | 4 | 12 | 0.14 |
| JK28HS51-0956 | 1.8 | 51 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
| JK28HS51-0674 | 1.8 | 51 | 0.67 | 9.2 | 7.2 | 1200 | 4 | 18 | 0.2 |
नेमा 14स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | जी.सी.एम. | नहीं. | जी.सी.एम. | g.cm2 | किलो | |
| JK35HS28-0504 | 1.8 | 28 | 0.5 | 20 | 14 | 1000 | 4 | 80 | 11 | 0.13 |
| JK35HS34-1004 | 1.8 | 34 | 1 | 2.7 | 4.3 | 1400 | 4 | 100 | 13 | 0.17 |
| JK35HS42-1004 | 1.8 | 42 | 1 | 3.8 | 3.5 | 2000 | 4 | 125 | 23 | 0.22 |
नेमा 17स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | किलोग्राम | नहीं. | जी.सी.एम. | g.cm2 | किलो | |
| JK42HS25-0404 | 1.8 | 25 | 0.4 | 24 | 36 | 1.8 | 4 | 75 | 20 | 0.15 |
| JK42HS28-0504 | 1.8 | 28 | 0.5 | 20 | 21 | 1.5 | 4 | 85 | 24 | 0.22 |
| JK42HS34-1334 | 1.8 | 34 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 120 | 34 | 0.22 |
| JK42HS34-0406 | 1.8 | 34 | 0.4 | 24 | 15 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS34-0956 | 1.8 | 34 | 0.95 | 4.2 | 2.5 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS40-0406 | 1.8 | 40 | 0.4 | 30 | 30 | 2.6 | 6 | 150 | 54 | 0.28 |
| JK42HS40-1684 | 1.8 | 40 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 150 | 54 | 0.28 |
| JK42HS40-1206 | 1.8 | 40 | 1.2 | 3 | 2.7 | 2.9 | 6 | 150 | 54 | 0.28 |
| JK42HS48-0406 | 1.8 | 48 | 0.4 | 30 | 25 | 3.1 | 6 | 260 | 68 | 0.35 |
| JK42HS48-1684 | 1.8 | 48 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 260 | 68 | 0.35 |
| JK42HS48-1206 | 1.8 | 48 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 260 | 68 | 0.35 |
| JK42HS60-0406 | 1.8 | 60 | 0.4 | 30 | 39 | 6.5 | 6 | 280 | 102 | 0.5 |
| JK42HS60-1704 | 1.8 | 60 | 1.7 | 3 | 6.2 | 7.3 | 4 | 280 | 102 | 0.5 |
| JK42HS60-1206 | 1.8 | 60 | 1.2 | 6 | 7 | 5.6 | 6 | 280 | 102 | 0.5 |
नेमा 23स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | एन.एम. | नहीं. | जी.सी.एम. | g.cm2 | किलो | |
| JK57HS41-1006 | 1.8 | 41 | 1 | 7.1 | 8 | 0.48 | 6 | 250 | 150 | 0.47 |
| JK57HS41-2008 | 1.8 | 41 | 2 | 1.4 | 1.4 | 0.39 | 8 | 250 | 150 | 0.47 |
| JK57HS41-2804 | 1.8 | 41 | 2.8 | 0.7 | 1.4 | 0.55 | 4 | 250 | 150 | 0.47 |
| JK57HS51-1006 | 1.8 | 51 | 1 | 6.6 | 8.2 | 0.72 | 6 | 300 | 230 | 0.59 |
| JK57HS51-2008 | 1.8 | 51 | 2 | 1.8 | 2.7 | 0.9 | 8 | 300 | 230 | 0.59 |
| JK57HS51-2804 | 1.8 | 51 | 2.8 | 0.83 | 2.2 | 1.01 | 4 | 300 | 230 | 0.59 |
| JK57HS56-2006 | 1.8 | 56 | 2 | 1.8 | 2.5 | 0.9 | 6 | 350 | 280 | 0.68 |
| JK57HS56-2108 | 1.8 | 56 | 2.1 | 1.8 | 2.5 | 1 | 8 | 350 | 280 | 0.68 |
| JK57HS56-2804 | 1.8 | 56 | 2.8 | 0.9 | 2.5 | 1.2 | 4 | 350 | 280 | 0.68 |
| JK57HS64-2804 | 1.8 | 64 | 2.8 | 0.8 | 2.3 | 1 | 4 | 400 | 300 | 0.75 |
| JK57HS76-2804 | 1.8 | 76 | 2.8 | 1.1 | 3.6 | 1.89 | 4 | 600 | 440 | 1.1 |
| JK57HS76-3006 | 1.8 | 76 | 3 | 1 | 1.6 | 1.35 | 6 | 600 | 440 | 1.1 |
| JK57HS76-3008 | 1.8 | 76 | 3 | 1 | 1.8 | 1.5 | 8 | 600 | 440 | 1.1 |
| JK57HS82-3004 | 1.8 | 82 | 3 | 1.2 | 4 | 2.1 | 4 | 1000 | 600 | 1.2 |
| JK57HS82-4008 | 1.8 | 82 | 4 | 0.8 | 1.8 | 2 | 8 | 1000 | 600 | 1.2 |
| JK57HS82-4204 | 1.8 | 82 | 4.2 | 0.7 | 2.5 | 2.2 | 4 | 1000 | 600 | 1.2 |
| JK57HS100-4204 | 1.8 | 100 | 4.2 | 0.75 | 3 | 3 | 4 | 1100 | 700 | 1.3 |
| JK57HS112-3004 | 1.8 | 112 | 3 | 1.6 | 7.5 | 3 | 4 | 1200 | 800 | 1.4 |
| JK57HS112-4204 | 1.8 | 112 | 4.2 | 0.9 | 3.8 | 3.1 | 4 | 1200 | 800 | 1.4 |
नेमा 24स्टेपर मोटर पैरामीटरः
| मॉडल नं. | वायरिंग आरेख | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (L) mm | ए | ओ | एमएच | एन.एम. | नहीं. | जी.सी.एम. | g.cm2 | किलो | ||
| JK60HS56-2008 | एकध्रुवीय | 56 | 2 | 1.8 | 3 | 1.17 | 8 | 700 | 300 | 0.77 |
| समानांतर | 2.8 | 0.9 | 3.6 | 1.65 | ||||||
| तालमेल | 1.4 | 3.6 | 14.4 | 1.65 | ||||||
| JK60HS67-2008 | एकध्रुवीय | 67 | 2 | 2.4 | 4.6 | 1.5 | 8 | 900 | 570 | 1.2 |
| समानांतर | 2.8 | 1.2 | 4.6 | 2.1 | ||||||
| तालमेल | 1.4 | 4.8 | 18.4 | 2.1 | ||||||
| JK60HS88-2008 | एकध्रुवीय | 88 | 2 | 3 | 6.8 | 2.2 | 8 | 1000 | 840 | 1.4 |
| समानांतर | 2.8 | 1.5 | 6.8 | 3.1 | ||||||
| तालमेल | 1.4 | 6 | 27.2 | 3.1 | ||||||
| JK60HS100-2008 | एकध्रुवीय | 100 | 2 | 3.2 | 6.4 | 2.8 | 8 | 1100 | 980 | 1.7 |
| समानांतर | 2.8 | 1.6 | 6.4 | 4 | ||||||
| तालमेल | 1.4 | 6.4 | 25.6 | 4 | ||||||
| JK60HS111-2008 | एकध्रुवीय | 111 | 2 | 4.4 | 8.3 | 3.2 | 8 | 1200 | 1120 | 1.9 |
| समानांतर | 2.8 | 2.2 | 8.3 | 4.5 | ||||||
| तालमेल | 1.4 | 8.8 | 33.2 | 4.5 |
नेमा 34स्टेपर मोटर पैरामीटरः
| मॉडल नं. | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | एन.एम. | नहीं. | किलोग्राम | g.cm2 | किलो | |
| JK86HS68-5904 | 1.8 | 67 | 5.9 | 0.28 | 1.7 | 3.4 | 4 | 0.8 | 1000 | 1.7 |
| JK86HS68-2808 | 1.8 | 67 | 2.8 | 1.4 | 3.9 | 3.4 | 8 | 0.8 | 1000 | 1.7 |
| JK86HS78-5504 | 1.8 | 78 | 5.5 | 0.46 | 4 | 4.6 | 4 | 1.2 | 1400 | 2.3 |
| JK86HS78-4208 | 1.8 | 78 | 4.2 | 0.75 | 3.4 | 4.6 | 8 | 1.2 | 1400 | 2.3 |
| JK86HS97-4504 | 1.8 | 97 | 4.5 | 0.66 | 3 | 5.8 | 4 | 1.7 | 2100 | 3 |
| JK86HS97-4008 | 1.8 | 97 | 4 | 0.98 | 4.1 | 4.7 | 8 | 1.7 | 2100 | 3 |
| JK86HS100-6004 | 1.8 | 100 | 6 | 0.36 | 2.8 | 7 | 4 | 1.9 | 2200 | 3.1 |
| JK86HS115-6004 | 1.8 | 115 | 6 | 0.6 | 6.5 | 8.7 | 4 | 2.4 | 2700 | 3.8 |
| JK86HS115-4208 | 1.8 | 115 | 4.2 | 0.9 | 6 | 8.7 | 8 | 2.4 | 2700 | 3.8 |
| JK86HS126-6004 | 1.8 | 126 | 6 | 0.58 | 6.5 | 6.3 | 4 | 2.9 | 3200 | 4.5 |
| JK86HS155-6004 | 1.8 | 155 | 6 | 0.68 | 9 | 13 | 4 | 3.6 | 4000 | 5.4 |
| JK86HS155-4208 | 1.8 | 155 | 4.2 | 1.25 | 8 | 12.2 | 8 | 3.6 | 4000 | 5.4 |
नेमा 42स्टेपर मोटर पैरामीटरः
| मॉडल | कदम कोण | मोटर लंबाई | वर्तमान | प्रतिरोध | प्रेरण | रखरखाव टोक़ | # लीड्स के | थ्रस्ट टॉर्क | रोटर इनेर्शिया | मास |
| (°) | (L) mm | ए | ओ | एमएच | एन.एम. | नहीं. | किलोग्राम | g.cm2 | किलो | |
| JK110HS99-5504 | 1.8 | 99 | 5.5 | 0.9 | 12 | 11.2 | 4 | 3 | 5500 | 5 |
| JK110HS115-6004 | 1.8 | 115 | 6 | 0.48 | 7 | 12 | 4 | 4 | 7100 | 6 |
| JK110HS150-6504 | 1.8 | 150 | 6.5 | 0.8 | 15 | 21 | 4 | 5.9 | 10900 | 8.4 |
| JK110HS165-6004 | 1.8 | 165 | 6 | 0.9 | 14 | 24 | 4 | 6.6 | 12800 | 9.1 |
| JK110HS201-8004 | 1.8 | 201 | 8 | 0.67 | 12 | 28 | 4 | 7.5 | 16200 | 11.8 |
नेमा 52स्टेपर मोटर पैरामीटरः
| मॉडल नं. | ऑपरेटिंग वोल्टेज | रेटेड करंट | प्रतिरोध | प्रेरण | रखरखाव टोक़ | नोलोड आवृत्ति | आरंभिक आवृत्ति | मास | मोटर लंबाई |
| वीडीसी | ए | ओ | एमएच | एन.एम. | नहीं. | जी.सी.एम. | किलो | मिमी | |
| JK130HS173-6004 | 80~325 | 6 | 0.75 | 12.6 | 25 | 25000 | 2300 | 13.3 | 173 |
| JK130HS229-6004 | 80~325 | 6 | 0.83 | 13.2 | 30 | 25000 | 2300 | 18 | 229 |
| JK130HS257-7004 | 80~325 | 7 | 0.73 | 11.7 | 40 | 23000 | 2200 | 19 | 257 |
| JK130HS285-7004 | 80~325 | 7 | 0.66 | 10 | 50 | 23000 | 2200 | 22.5 | 285 |
Changzhou Jkongmotor कं, लिमिटेड Changzhou, चीन में एक उच्च तकनीक उद्योग क्षेत्र था। हमारे उत्पादों को कई प्रकार की मशीनों में इस्तेमाल किया, जैसे 3 डी प्रिंटर सीएनसी मशीन, चिकित्सा उपकरण,बुनाई मुद्रण उपकरण आदि.
JKONGMOTOR हमारे साथ दीर्घकालिक सहयोग स्थापित करने के लिए 'OEM' और 'ODM' सहयोग और अन्य कंपनियों का गर्मजोशी से स्वागत करता है।
ईमानदार और अच्छी प्रतिष्ठा की कंपनी की भावना, ग्राहकों के व्यापक जनमानस की मान्यता और समर्थन जीता, एक ही समय में घरेलू और विदेशी आपूर्तिकर्ताओं के साथ हितों के करीबी समुदाय,कंपनी ने सौम्य विकास के चरण में प्रवेश किया।, कंपनी के सतत विकास को साकार करने के रणनीतिक लक्ष्य के लिए एक ठोस आधार स्थापित करना।
