| उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | JK42BL85JSX24 |
| न्यूनतम आदेश मात्रा: | 3-10PCS |
|---|---|
| मूल्य: | US$18.5~US$65.5 |
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| नाम: | गियरबॉक्स के साथ 42 मिमी बीएलडीसी मोटर | चरण की संख्या: | 3 चरण |
|---|---|---|---|
| खम्भों की संख्या: | 8 | रेटेड वोल्टेज: | 24वी |
| टोर्क पकड़ना: | 0.15Nm | मूल्याँकन की गति: | 4000rpm |
| मूल्यांकित शक्ति: | 62w | मूल्यांकन वर्तमान: | 7.5ए |
| मोटर की लंबाई: | 85mm | मैचिंग ड्राइवर: | जेकेबीएलडी120 |
| हाई लाइट: | 24v 62W bldc मोटर,85mm 24 वोल्ट bldc मोटर,4000rpm 24 वोल्ट bldc मोटर |
||

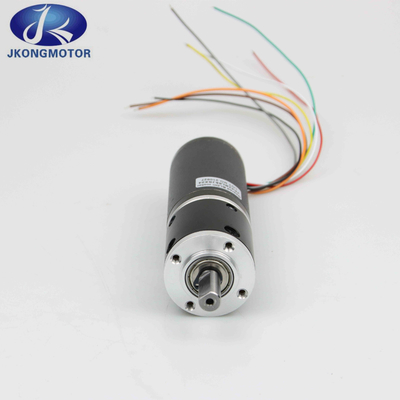

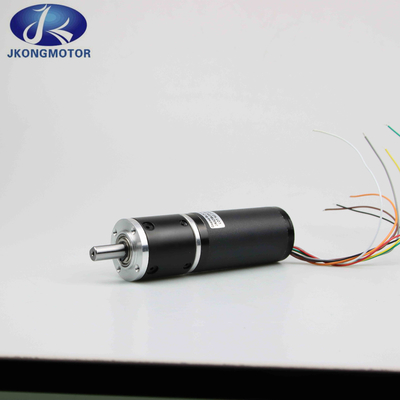

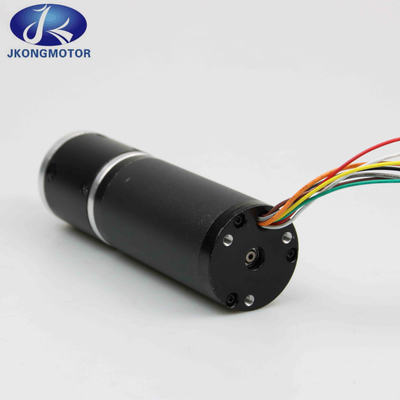

JK42BL85 उच्च प्रदर्शन 24V 62W 4000rpm ब्रशलेस डीसी मोटर प्लैनेटरी गियरबॉक्स रिड्यूसर के साथ
1. सामान्य विशिष्टता 42 मिमी बीएलडीसी मोटर की:
उत्पाद का नाम: ब्रशलेस डीसी मोटर
चरण की संख्या: 3 चरण
डंडे की संख्या: 8 डंडे
रेटेड वोल्टेज: 24V
रेटेड गति: 4000RPM
रेटेड टॉर्क: 0.15Nm
पीक करंट: 7.5A
रेटेड पावर: 62W
शरीर की लंबाई: 85mm
वजन: 0.7KG
24:1 प्लैनेटरी गियरबॉक्स रेड्यूसर के साथ, गति लगभग 130rpm है, टॉर्क लगभग 2.8Nm . है
मेल खाने वाला ड्राइवर JKBLD120 है।
मोटर्स पासो ए पासो
2. ब्रशलेस डीसी मोटर की विद्युत विशिष्टता:
| नमूना | |||||
| विनिर्देश | इकाई | जेके42बीएलएस01 | जेके42बीएलएस02 | जेके42बीएलएस03 | जेके42बीएलएस04 |
| चरण की संख्या | चरण | 3 | |||
| खम्भों की संख्या | डंडे | 8 | |||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | |||
| मूल्याँकन की गति | आरपीएम | 4000 | |||
| मूल्यांकन टोक़ | एनएम | 0.0625 | 0.125 | 0.185 | 0.25 |
| मूल्यांकन वर्तमान | एम्प्स | 1.8 | 3.3 | 4.8 | 6.3 |
| मूल्यांकित शक्ति | वू | 26 | 52.5 | 77.5 | 105 |
| चोटी कंठी | एनएम | 0.19 | 0.38 | 0.56 | 0.75 |
| मौजूदा शिखर | एम्प्स | 5.4 | 10.6 | 15.5 | 20 |
| वापस ईएमएफ | वी/क्रपीएम | 4.1 | 4.2 | 4.3 | 4.3 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.039 | 0.04 | 0.041 | 0.041 |
| रोटर जड़ता | जीसी㎡ | 24 | 48 | 72 | 96 |
| शारीरिक लम्बाई | मिमी | 41 | 61 | 81 | 100 |
| वज़न | किलोग्राम | 0.3 | 0.45 | 0.65 | 0.8 |
| सेंसर | हनीवेल | ||||
| इन्सुलेशन वर्ग | बी | ||||
| सुरक्षा का स्तर | IP30 | ||||
| भंडारण तापमान | -25～+70℃ | ||||
| परिचालन तापमान | -15～+50℃ | ||||
| कार्य आर्द्रता | 85% आरएच | ||||
| काम का माहौल | आउटडोर (कोई सीधी धूप नहीं), कोई संक्षारक गैस नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं | ||||
| ऊंचाई | 1000 मीटर या उससे कम | ||||
4. ड्राइंग24 वी बीएलडीसी मोटर की: (इकाई = मिमी)
5.फायदे 4000rpm बीएलडीसी मोटर्स की:
स्टेटर पर तीन कॉइल वाली बीएलडीसी मोटर में इन कॉइल्स से फैले छह विद्युत तार (प्रत्येक कॉइल में दो) होंगे।अधिकांश कार्यान्वयन में इनमें से तीन तार आंतरिक रूप से जुड़े होंगे, तीन शेष तार मोटर बॉडी से फैले हुए होंगे (पहले वर्णित ब्रश मोटर से फैले दो तारों के विपरीत)।बीएलडीसी मोटर केस में वायरिंग केवल पावर सेल के सकारात्मक और नकारात्मक टर्मिनलों को जोड़ने की तुलना में अधिक जटिल है;हम इस श्रृंखला के दूसरे सत्र में और अधिक बारीकी से देखेंगे कि ये मोटरें कैसे काम करती हैं।नीचे, हम बीएलडीसी मोटर्स के फायदों को देखते हुए अपनी बात समाप्त करते हैं।
6.अनुप्रयोगब्रशलेस मोटर की:
हम भविष्य में अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किए जाने वाले बीएलडीसी मोटर्स को देखने की उम्मीद कर सकते हैं।उदाहरण के लिए, संभवतः उनका व्यापक रूप से सेवा रोबोटों को चलाने के लिए उपयोग किया जाएगा - छोटे रोबोट जो विनिर्माण के अलावा अन्य क्षेत्रों में सेवाएं प्रदान करते हैं।कोई सोच सकता है कि इस प्रकार के अनुप्रयोग में स्टेपर मोटर्स अधिक उपयुक्त होंगे, जहां दालों का उपयोग स्थिति को ठीक से नियंत्रित करने के लिए किया जा सकता है।लेकिन बल को नियंत्रित करने के लिए BLDC मोटर्स बेहतर अनुकूल हैं।और एक स्टेपर मोटर के साथ, एक रोबोट बांह जैसी संरचना की स्थिति को धारण करने के लिए अपेक्षाकृत बड़े और निरंतर प्रवाह की आवश्यकता होगी।बीएलडीसी मोटर के साथ, जो कुछ भी आवश्यक होगा वह बाहरी बल के लिए एक वर्तमान अनुपात है-अधिक शक्ति-कुशल नियंत्रण के लिए अनुमति देता है।बीएलडीसी मोटर्स गोल्फ कार्ट और मोबिलिटी कार्ट में साधारण ब्रश डीसी मोटर्स की जगह ले सकते हैं।अपनी बेहतर दक्षता के अलावा, बीएलडीसी मोटर्स अधिक सटीक नियंत्रण भी प्रदान कर सकते हैं - जो बदले में बैटरी जीवन को और बढ़ा सकते हैं।
BLDC मोटर्स ड्रोन के लिए भी आदर्श हैं।सटीक नियंत्रण देने की उनकी क्षमता उन्हें विशेष रूप से मल्टीरोटर ड्रोन के लिए उपयुक्त बनाती है, जहां ड्रोन के रवैये को प्रत्येक रोटर की घूर्णी गति को ठीक से नियंत्रित करके नियंत्रित किया जाता है।
7. अनुकूलितकाब्रशलेस इलेक्ट्रिक मोटर:
