| उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | जेकेबीएलडी1100 |
| न्यूनतम आदेश मात्रा: | 3-10PCS |
|---|---|
| मूल्य: | US$47~US$50 |

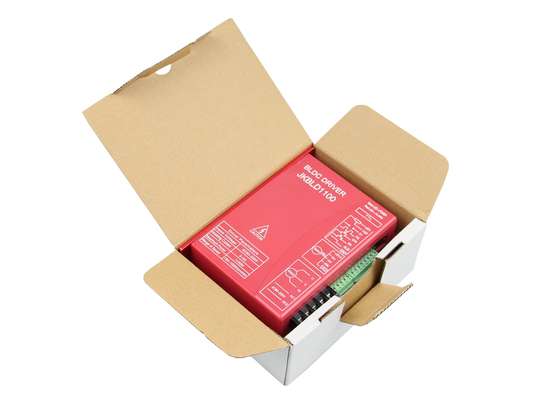

| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| प्रतिरूप संख्या।: | जेकेबीएलडी1100 | वोल्टेज आपूर्ति: | AC80V-250V |
|---|---|---|---|
| वर्तमान: | 0ए - 5ए | वज़न: | 600 ग्राम |
| प्रमाणित: | सीई आरओएचएस | मिलान मोटर: | 0 - 1100w |
| हाई लाइट: | 110BLS ब्रशलेस डीसी मोटर कंट्रोलर,1100W ब्रशलेस डीसी मोटर कंट्रोलर,5A ब्रशलेस डीसी मोटर ड्राइवर |
||

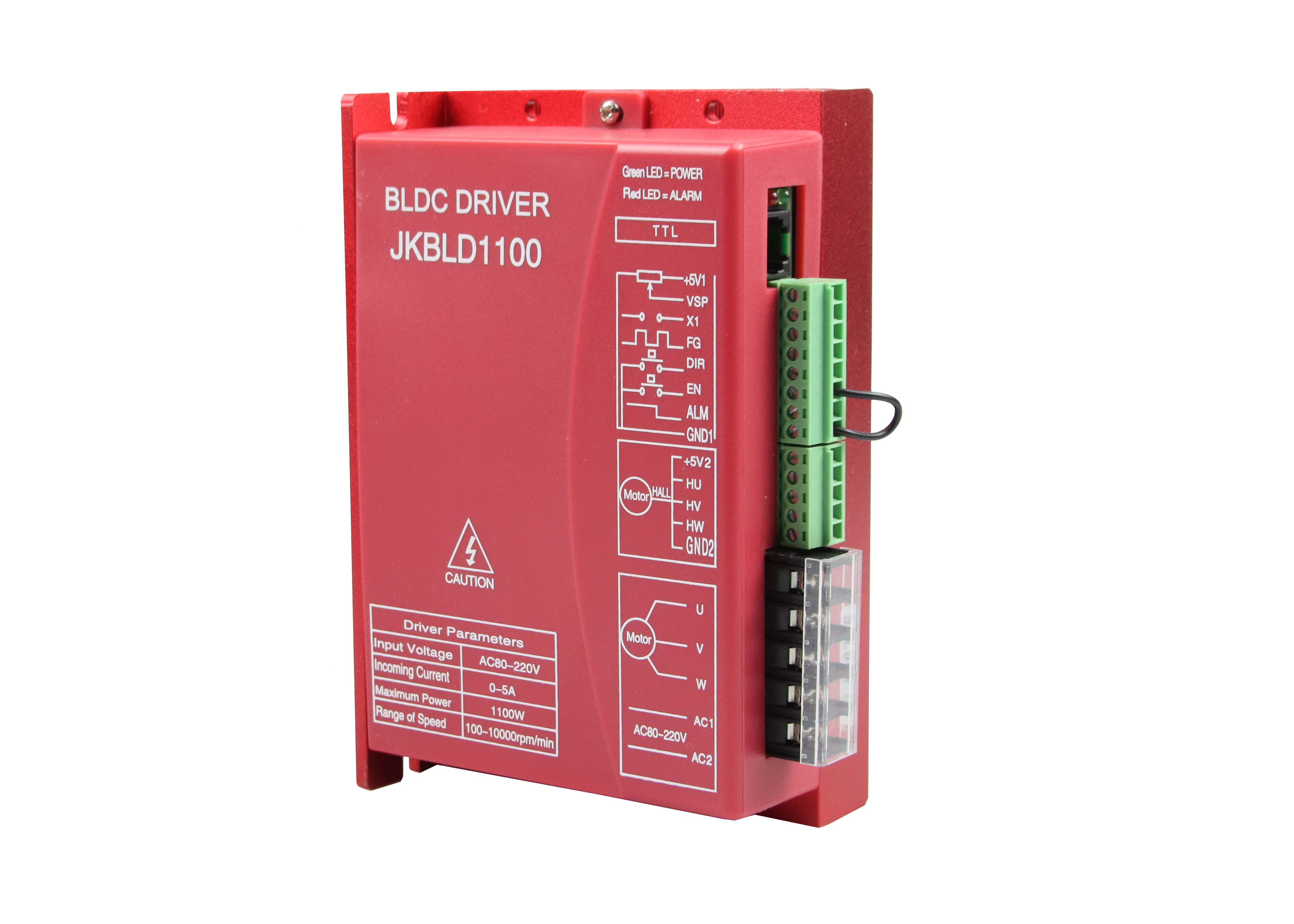

AC80V-250V 0-5A 1100W JKBLD1100 110BLS मोटर ब्रशलेस डीसी मोटर चालक/नियंत्रक
| उत्पादन श्रेणी | डंडे नं। | रेटेड वोल्टेज | मूल्याँकन की गति | मूल्यांकन टोक़ | मूल्यांकित शक्ति | मोटर की लंबाई |
| 42 मिमी बीएलडीसी मोटर | 8 | 24वी | 4000rpm | 0.0625 ~ 0.25 एनएम | 26~105w | 41 ~ 100 मिमी |
| 57 मिमी बीएलडीसी मोटर | 4 | 36v | 4000rpm | 0.055 ~ 0.44 एनएम | 23~184w | 37 ~ 107 मिमी |
| 60 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.3 ~ 1.2 एनएम | 94~377w | 78 ~ 120 मिमी |
| 80 मिमी बीएलडीसी मोटर | 4 | 48v | 3000rpm | 0.35 ~ 1.4 एनएम | 110~440w | 78 ~ 138 मिमी |
| 86 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.35 ~ 2.1 एनएम | 110~660w | 71~138.5mm |
| 110 मिमी बीएलडीसी मोटर | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173मिमी |
| 130 मिमी बीएलडीसी मोटर | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190मिमी |
| ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। | ||||||
उत्पाद अवलोकन:
मुख्य विशेषताएं:
इसे बाहरी स्पीड डिस्प्ले बोर्ड JK110BLS से जोड़ा जा सकता है, जो दिखा रहा है गति, ड्राइव पैरामीटर सेट करें;
इसमें लो स्पीड टॉर्क के साथ डबल स्पीड क्लोज्ड करंट डिजाइन है और शांत संचालन;
इसमें 10000rpm / मिनट की अधिकतम गति के साथ उच्च गति आउटपुट है;
गति नियंत्रण मोड एक बाहरी PWM गति है और बाहरी पोटेंशियोमीटर गति;
इसमें EN, DIR, X1 सिग्नल कंट्रोल साइड है;
यह एफजी सिग्नल (ऑप्टोइलेक्ट्रॉनिक आइसोलेशन, गेट आउटपुट) को आउटपुट कर सकता है;
यह उपयोगकर्ता का पता लगाने के लिए एएलएम संकेतों को आउटपुट कर सकता है (ऑप्टोइलेक्ट्रॉनिक अलगाव, गेट आउटपुट);
इसमें ओवर-करंट, ओवरवॉल्टेज, अंडर वोल्टेज, फैन कंट्रोल और हॉल सेंसर फेज एरर, मोटर स्टालिंग और अन्य सुरक्षा कार्य हैं;
विद्युत विशिष्टता:
(1) पर्यावरण तापमान: 25 ℃
| बिजली की आपूर्ति |
AC80V～220V प्रत्यक्ष वर्तमान (मोटर पावर चयन के अनुसार क्षमता) |
| अधिकतम इनपुट वर्तमान |
5A से अधिक नहीं (मोटर और रेटेड लोड के अनुसार) |
| अधिकतम शक्ति | अधिकतम 1100W है (ओवर पावर मोटर सख्त वर्जित है) |
| अनुकूलनीय मोटर | अनुकूलनीय उत्पादन शक्ति750W मोटर |
| इन्सुलेशन प्रतिरोध | सामान्य तापमान﹥500MΩ |
| इन्सुलेशन ताकत | सामान्य तापमान और दबाव 0.5 केवी, 1 मिनट |
(2) पर्यावरण पैरामीटर

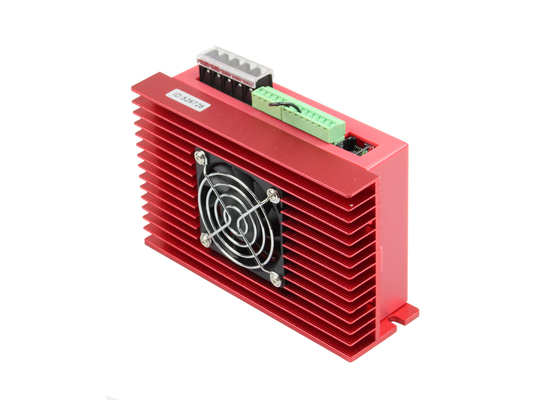

| शीतलन विधि | प्राकृतिक वायु शीतलन और मजबूर वायु शीतलन | |
| पर्यावरण | स्थिति | धूल, तेल धुंध और संक्षारक गैसों से बचें |
| तापमान | 0℃～+50℃ | |
| नमी | 80% आरएच, कोई संक्षेपण नहीं, कोई ठंढ नहीं | |
| कंपन |
﹤0.5G (4.9m/s .)2) 10 हर्ट्ज -60 हर्ट्ज (गैर-निरंतर संचालन) |
|
| आरक्षित तापमान | -20 ℃ ～ + 65 ℃ | |
| आकार | 150mmX97.5mmX53mm | |
| वज़न | लगभग 0.55 किग्रा | |
टिप्पणी:भंडारण वातावरण के तापमान में नाटकीय परिवर्तन के कारण, संक्षेपण या पाला बनाना आसान है।इस मामले में, ड्राइव को 12 घंटे या उससे अधिक के लिए रखा जाना चाहिए।जब तक ड्राइव का तापमान और परिवेश का तापमान सुसंगत न हो, तब तक यह बिजली पर हो सकता है।
टर्मिनल इंटरफ़ेस विवरण:
| समारोह | निशान | विवरण |
| संकेतक रौशनी | शक्ति | यदि हरे रंग का पावर इंडिकेटर हल्का है, तो यह दर्शाता है कि पावर सामान्य है। |
| एएलएम | यदि लाल स्थिति संकेतक धीमा फ़्लैश है, तो इसका अर्थ है प्रतीक्षा करना;त्वरित फ्लैश का अर्थ है ऑपरेशन;यह हमेशा अर्थ दोष या ऑफ-लाइन रोशनी करता है; | |
| RS232 संचार पोर्ट | टीटीएल | गति प्रदर्शित करने के लिए इसे बाहरी गति डिस्प्ले बोर्ड JK-BL01 से जोड़ा जा सकता है।JK-BL01 ड्राइव पैरामीटर भी सेट कर सकता है।विवरण JK-BL01 निर्देशों में दिखाया गया है |
| नियंत्रण संकेत बंदरगाह | +5वी1 | नियंत्रण संकेत शक्ति + (आंतरिक बिजली उत्पादन) |
| वीएसपी |
बाहरी गति नियंत्रण संकेत नियंत्रण तरीका: (1) वीएसपी बदलने के लिए एक पोटेंशियोमीटर से कनेक्ट करके, यह 0 ~ 100% गति समायोजन को पूरा कर सकता है।सीमा 0-5V है; (2) पीडब्लूएम द्वारा गति नियंत्रण: सकारात्मक टर्मिनल वीएसपी से जुड़ते हैं, और नकारात्मक टर्मिनल जीएनडी 1 से जुड़ते हैं, कर्तव्य चक्र बदलने के लिए वीएसपी द्वारा आवृत्ति इनपुट करते हैं, और गति बदल जाती है, सीमा 100-100 किलोहर्ट्ज़ है |
|
| X1 | इनपुट सिग्नल, निम्न स्तर पर या GND1 पर ब्रेक, लाल बत्ती बंद रहती है (ब्रेक ब्रेकिंग बल को ग्राहक की आवश्यकता के अनुसार समायोजित किया जा सकता है), जब X1 + 5V1 के साथ या बिना किसी पोर्ट के जुड़ा होता है, तो मोटर चलती रहती है। | |
| एफजी | मोटर स्पीड पल्स आउटपुट इस सिग्नल की आवृत्ति को माप रहा है।फिर इसे वास्तविक मोटर गति में परिवर्तित करता है। | |
| डिर | रोटरी दिशा को उच्च और निम्न विद्युत स्तर, मोटर फॉरवर्ड द्वारा नियंत्रित किया जाता है: GND1, मोटर रिवर्सल (एंटीक्लॉकवाइज) से जुड़ा; GND1 के बिना या + 5V से जुड़ा, मोटर फॉरवर्ड (क्लॉकवाइज) | |
| एन | GND1 के साथ कनेक्टेड EN, मोटर काम कर सकता है (ऑनलाइन स्थिति); बिना जुड़े या + 5V1 से जुड़े, मोटर काम नहीं कर सकता (ऑफ़लाइन स्थिति और लाल बत्ती काम करती रहती है) | |
| एएलएम | एएलएम सिग्नल आउटपुट।जब बिजली खतरे में होती है, तो करंट का प्रवाह धीमा होता है। | |
| GND1 | नियंत्रण संकेत की बिजली आपूर्ति | |
| हॉल नियंत्रण बंदरगाह | +5वी2 | + मोटर की हॉल पावर |
| हू | हॉल सेंसर सिग्नल यू चरण इनपुट | |
| एचवी | हॉल सेंसर सिग्नल वी चरण इनपुट | |
| एचडब्ल्यू | हॉल सेंसर सिग्नल डब्ल्यू चरण इनपुट | |
| GND2 | मोटर की हॉल बिजली की आपूर्ति | |
| मोटर और शक्ति | यू, वी, डब्ल्यू | मोटर का तीन-चरण आउटपुट सिग्नल |
| एसी1, एसी2 | इनपुट पावर AC80V～250V है। (बोर्ड AC80V-220V दिखाते हैं) |
सामान्य समस्याएं
1. जब आप पहली बार ड्राइव का उपयोग करते हैं तो इसे जल्द से जल्द कैसे शुरू किया जा सकता है?
आपके द्वारा पावर कॉर्ड, मोटर लाइन, हॉल लाइन, बाहरी पोटेंशियोमीटर को सही ढंग से जोड़ने के बाद धीरे-धीरे तेज होता है।मोटर सही ढंग से चालू होने के बाद, आप सक्षम, दिशा और अन्य कार्यों का परीक्षण कर सकते हैं।यदि आप उत्पाद से अपरिचित हैं, तो परीक्षण के बाद प्रारंभिक उपयोग किया जाना चाहिए।और फिर इसे वास्तविक उपयोग के लिए स्थापित किया जा सकता है।
2. अगर बिजली की आपूर्ति उलटी हो तो क्या होगा?
यह तुरंत ड्राइव को जला देगा।
3. ऊपरी नियंत्रण सिग्नल वोल्टेज का अधिकतम क्या है?
गति विनियमन संकेत का अधिकतम वोल्टेज 5V है।इस वोल्टेज से अधिक होने से ड्राइव जल जाएगी।
4. ड्राइवर के लंबे समय तक काम करने के बाद, शेल गर्म होता है।क्या यह सामान्य है?
हां यह है।कमरे के तापमान पर, लंबे समय तक काम करने के बाद, यह 90 डिग्री तक होता है।और यह प्रदर्शन को प्रभावित नहीं करेगा।
5. पावर इंडिकेटर हल्का होता है, लेकिन मोटर मुड़कर शिफ्ट नहीं होती, इसका क्या कारण है?
फेज लाइन और हॉल लाइन में गलती हो सकती है।कृपया मोटर मैनुअल के अनुसार वायरिंग को फिर से सक्रिय करें।
6. क्या इस ड्राइव से मेरी मोटर की गति 6000 तक स्थानांतरित हो सकती है?
ब्रशलेस मोटर की अधिकतम गति मोटर के मापदंडों द्वारा ही निर्धारित की जाती है।ड्राइव मोटर की गति को 0 से उच्चतम गति तक नियंत्रित कर सकता है।
7. मेरे पास पहले से ही एक मोटर है और वायरिंग के बाद इस ड्राइव को कैसे स्थापित करें?
आपको पहले मोटर चरण और हॉल लाइन की परिभाषा निर्धारित करनी होगी, और फिर आप इसे तारों से जोड़ सकते हैं।यदि आप निश्चित नहीं हैं, तो आपको मोटर निर्माताओं से पूछना होगा।गलत वायरिंग ड्राइव को नुकसान पहुंचा सकती है।
8. क्या मैं इस ड्राइव पर कुछ सुविधाएँ जोड़ सकता हूँ या नया उत्पाद विकास कर सकता हूँ?
हाँ, कृपया हमसे संपर्क करें।
