| उत्पत्ति के प्लेस: | जिआंगसू, चीन (मुख्यभूमि) |
| ब्रांड नाम: | Jkongmotor |
| प्रमाणन: | CE, ROHS,ISO9001 |
| मॉडल संख्या: | जेकेबीएलडी2200 |
| न्यूनतम आदेश मात्रा: | 3-10PCS |
|---|---|
| मूल्य: | US$94.5~US$98 |
| पैकेजिंग विवरण: | <i>with export carton .</i> <b>निर्यात दफ़्ती के साथ।</b> <i>big quantity with pallet</i> <b>फूस के |
| प्रसव के समय: | नमूने के लिए, 7-15 दिन / बैच के लिए, 15-25 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| प्रतिरूप संख्या।: | जेकेबीएलडी2200 | वोल्टेज आपूर्ति: | AC80V-220V |
|---|---|---|---|
| वर्तमान: | 0ए - 10ए | वज़न: | 1000 ग्राम |
| प्रमाणित: | सीई आरओएचएस | मिलान मोटर: | 0 - 2200w |
| प्रमुखता देना: | 110BLS ब्रशलेस डीसी मोटर चालक,2200W ब्रशलेस डीसी मोटर चालक,AC220V ब्रशलेस डीसी मोटर नियंत्रक |
||

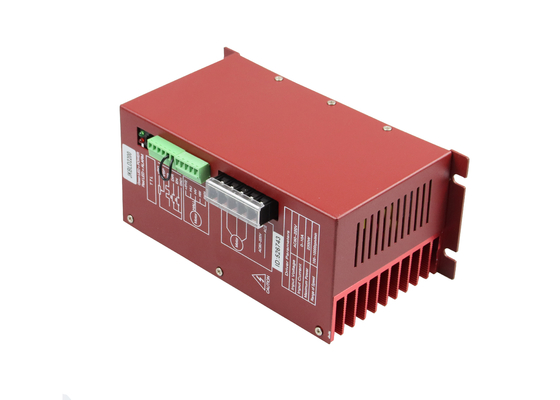

AC80V-220V 0-10A 2200W JKBLD2200 110BLS मोटर ब्रशलेस डीसी मोटर चालक/नियंत्रक
| उत्पादन श्रेणी | डंडे नं। | रेटेड वोल्टेज | मूल्याँकन की गति | मूल्यांकन टोक़ | मूल्यांकित शक्ति | मोटर की लंबाई |
| 42 मिमी बीएलडीसी मोटर | 8 | 24वी | 4000rpm | 0.0625 ~ 0.25 एनएम | 26~105w | 41 ~ 100 मिमी |
| 57 मिमी बीएलडीसी मोटर | 4 | 36v | 4000rpm | 0.055 ~ 0.44 एनएम | 23~184w | 37 ~ 107 मिमी |
| 60 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.3 ~ 1.2 एनएम | 94~377w | 78 ~ 120 मिमी |
| 80 मिमी बीएलडीसी मोटर | 4 | 48v | 3000rpm | 0.35 ~ 1.4 एनएम | 110~440w | 78 ~ 138 मिमी |
| 86 मिमी बीएलडीसी मोटर | 8 | 48v | 3000rpm | 0.35 ~ 2.1 एनएम | 110~660w | 71~138.5mm |
| 110 मिमी बीएलडीसी मोटर | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173मिमी |
| 130 मिमी बीएलडीसी मोटर | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190मिमी |
| ऊपर केवल प्रतिनिधि उत्पादों के लिए, ग्राहक अनुरोध के अनुसार विशेष अनुरोध के उत्पाद बनाए जा सकते हैं। | ||||||
उत्पाद अवलोकन:
मुख्य विशेषताएं:
विद्युत विशिष्टता:
(1) पर्यावरण तापमान: 25 ℃
| बिजली की आपूर्ति |
AC100V～250V प्रत्यक्ष वर्तमान (मोटर पावर चयन के अनुसार क्षमता) |
| अधिकतम इनपुट वर्तमान |
10A से अधिक नहीं (मोटर और रेटेड लोड के अनुसार) |
| अधिकतम शक्ति | अधिकतम 2200W है (ओवर पावर मोटर सख्त वर्जित है) |
| इन्सुलेशन प्रतिरोध | सामान्य तापमान﹥500MΩ |
| इन्सुलेशन ताकत | सामान्य तापमान और दबाव 0.5 केवी, 1 मिनट |
(2) पर्यावरण पैरामीटर

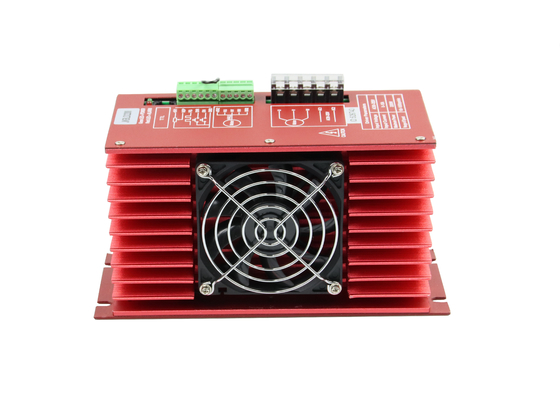

| शीतलन विधि | प्राकृतिक वायु शीतलन और मजबूर वायु शीतलन | |
| पर्यावरण | स्थिति | धूल, तेल धुंध और संक्षारक गैसों से बचें |
| तापमान | 0℃～+50℃ | |
| नमी | 80% आरएच, कोई संक्षेपण नहीं, कोई ठंढ नहीं | |
| कंपन | 5.9मी/से2मैक्स | |
| आरक्षित तापमान | -20 ℃ ～ + 65 ℃ | |
| आकार | 198mmX103mmX86mm | |
| वज़न | लगभग 1 किलो | |
नोट: भंडारण वातावरण के तापमान में नाटकीय परिवर्तन के कारण, संक्षेपण या पाला बनाना आसान है।इस मामले में, ड्राइव को 12 घंटे या उससे अधिक के लिए रखा जाना चाहिए।जब तक ड्राइव का तापमान और परिवेश का तापमान सुसंगत न हो, तब तक यह बिजली पर हो सकता है।

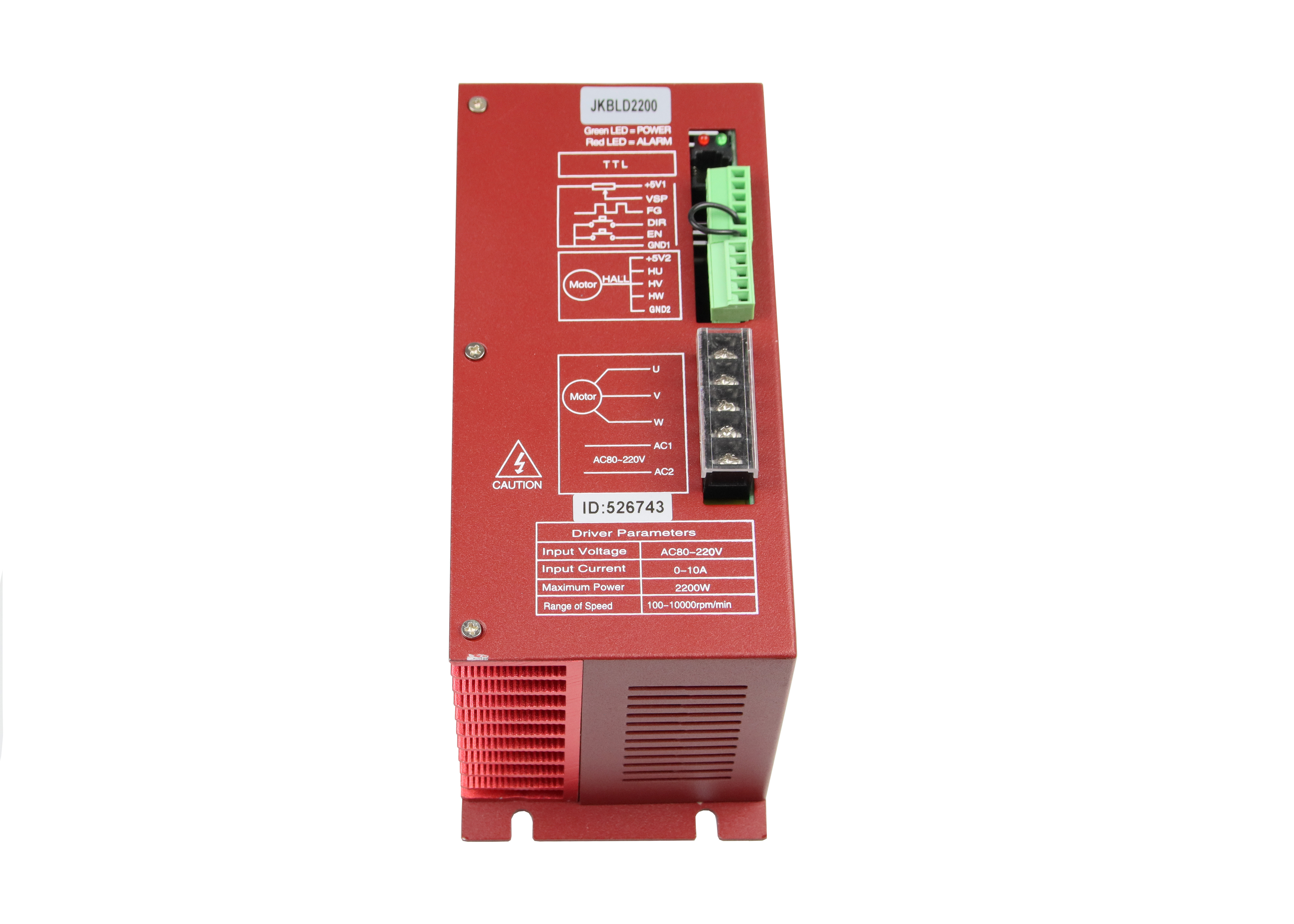

टर्मिनल इंटरफ़ेस विवरण:
| समारोह | निशान | विवरण |
| संकेतक रौशनी | शक्ति | यदि हरे रंग का पावर इंडिकेटर हल्का है, तो यह दर्शाता है कि पावर सामान्य है। |
| एएलएम | यदि लाल स्थिति संकेतक धीमा फ़्लैश है, तो इसका अर्थ है प्रतीक्षा करना;त्वरित फ्लैश का अर्थ है ऑपरेशन;यह हमेशा अर्थ दोष या ऑफ-लाइन रोशनी करता है; | |
| नियंत्रण संकेत बंदरगाह | +5वी1 | नियंत्रण संकेत शक्ति + (आंतरिक बिजली उत्पादन) |
| वीएसपी |
बाहरी गति नियंत्रण संकेत नियंत्रण का तरीका: वीएसपी को बदलने के लिए एक पोटेंशियोमीटर से कनेक्ट करके, यह 0 ~ 100% गति समायोजन को पूरा कर सकता है।सीमा 0-5V . है |
|
| एफजी | मोटर स्पीड पल्स आउटपुट इस सिग्नल की आवृत्ति को माप रहा है।फिर इसे वास्तविक मोटर गति में परिवर्तित करता है। | |
| डिर | रोटरी दिशा को उच्च और निम्न विद्युत स्तर, मोटर फॉरवर्ड द्वारा नियंत्रित किया जाता है: GND1, मोटर रिवर्सल (एंटीक्लॉकवाइज) से जुड़ा; GND1 के बिना या + 5V से जुड़ा, मोटर फॉरवर्ड (क्लॉकवाइज) | |
| एन | GND1 के साथ जुड़ा हुआ EN, मोटर काम कर सकता है (ऑनलाइन स्थिति); बिना जुड़े, मोटर काम नहीं कर सकता (ऑफ़लाइन स्थिति और लाल बत्ती काम करती रहती है) | |
|
हॉल नियंत्रण बंदरगाह |
+5वी2 | + मोटर की हॉल पावर |
| हू | हॉल सेंसर सिग्नल यू चरण इनपुट | |
| एचवी | हॉल सेंसर सिग्नल वी चरण इनपुट | |
| एचडब्ल्यू | हॉल सेंसर सिग्नल डब्ल्यू चरण इनपुट | |
| GND2 | मोटर की हॉल बिजली की आपूर्ति | |
| मोटर और शक्तिबंदरगाह | यू, वी, डब्ल्यू | मोटर का तीन-चरण आउटपुट सिग्नल |
| एसी1, एसी2 | इनपुट पावर AC100V～250V . है |
सामान्य समस्याएं
1. जब आप पहली बार ड्राइव का उपयोग करते हैं तो इसे जल्द से जल्द कैसे शुरू किया जा सकता है?
आपके द्वारा पावर कॉर्ड, मोटर लाइन, हॉल लाइन, बाहरी पोटेंशियोमीटर को सही ढंग से जोड़ने के बाद धीरे-धीरे तेज होता है।मोटर सही ढंग से चालू होने के बाद, आप सक्षम, दिशा और अन्य कार्यों का परीक्षण कर सकते हैं।यदि आप उत्पाद से अपरिचित हैं, तो परीक्षण के बाद प्रारंभिक उपयोग किया जाना चाहिए।और फिर इसे वास्तविक उपयोग के लिए स्थापित किया जा सकता है।
2. अगर बिजली की आपूर्ति उलटी हो तो क्या होगा?
यह तुरंत ड्राइव को जला देगा।
3. ऊपरी नियंत्रण सिग्नल वोल्टेज का अधिकतम क्या है?
गति विनियमन संकेत का अधिकतम वोल्टेज 5V है।इस वोल्टेज से अधिक होने से ड्राइव जल जाएगी।
4. ड्राइवर के लंबे समय तक काम करने के बाद, शेल गर्म होता है।क्या यह सामान्य है?
हां यह है।कमरे के तापमान पर, लंबे समय तक काम करने के बाद, यह 90 डिग्री तक होता है।और यह प्रदर्शन को प्रभावित नहीं करेगा।
5. पावर इंडिकेटर हल्का होता है, लेकिन मोटर मुड़कर शिफ्ट नहीं होती, इसका क्या कारण है?
फेज लाइन और हॉल लाइन में गलती हो सकती है।कृपया मोटर मैनुअल के अनुसार वायरिंग को फिर से सक्रिय करें।
6. क्या इस ड्राइव से मेरी मोटर की गति 6000 तक स्थानांतरित हो सकती है?
ब्रशलेस मोटर की अधिकतम गति मोटर के मापदंडों द्वारा ही निर्धारित की जाती है।ड्राइव मोटर की गति को 0 से उच्चतम गति तक नियंत्रित कर सकता है।
7. मेरे पास पहले से ही एक मोटर है और वायरिंग के बाद इस ड्राइव को कैसे स्थापित करें?
आपको पहले मोटर चरण और हॉल लाइन की परिभाषा निर्धारित करनी होगी, और फिर आप इसे तारों से जोड़ सकते हैं।यदि आप निश्चित नहीं हैं, तो आपको मोटर निर्माताओं से पूछना होगा।गलत वायरिंग ड्राइव को नुकसान पहुंचा सकती है।
8. क्या मैं इस ड्राइव पर कुछ सुविधाएँ जोड़ सकता हूँ या नया उत्पाद विकास कर सकता हूँ?
हाँ, कृपया हमसे संपर्क करें।
